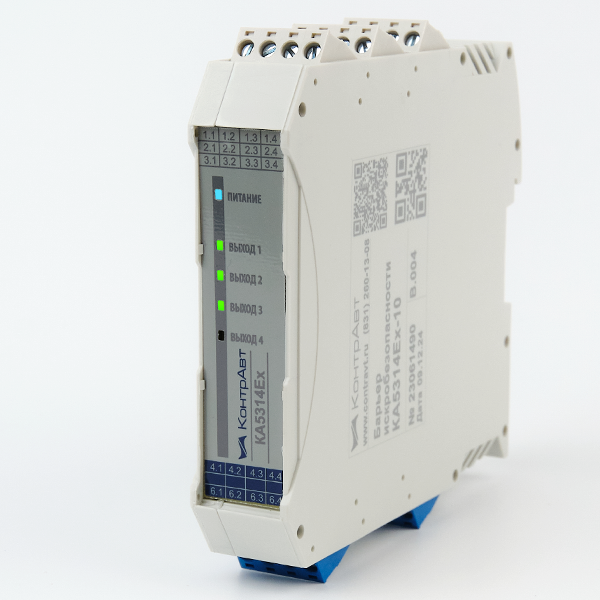

КА5314Ex барьеры искрозащиты, 4-канальные, передатчики активных дискретных сигналов во взрывоопасную зону

Описание

Характеристики

Документация

Сертификаты и разрешения
КА5314Ex барьеры искрозащиты, 4-канальные, передатчики активных дискретных сигналов во взрывоопасную зону

Описание

Барьеры искробезопасности предназначены для передачи активных дискретных сигналов во взрывоопасные зоны, а также для питания датчиков и исполнительных устройств постоянным напряжением, размещённых в опасной зоне.

Барьеры искробезопасности КА5314Ex-N0 применяются для управления сигнальными светодиодами, звуковыми аварийными оповещателями, электромагнитными и электропневматическими клапанами, а также другими исполнительными механизмами, используемыми в системах автоматизации технологических процессов во взрывоопасных зонах.

Дополнительно барьеры могут использоваться как управляемые источники питания для измерительных и управляющих устройств, расположенных в опасной зоне. Конструктивно они представляют собой источники напряжения, управляемые внешними дискретными сигналами, с функцией ограничения тока при работе на повышенные нагрузки.

Барьеры имеют взрывозащиту вида «i» – искробезопасная электрическая цепь по ГОСТ 31610.0-2014 (IEC 60079-11:2010). Уровень взрывозащиты – «ia» по ГОСТ 31610.11-2014 (IEC 60079-11:2010). Маркировка – [Ex ia Ga] IIC.

Также реализована взрывозащита вида «n», соответствующая категории неискрящего оборудования. Исполнение соответствует требованиям ГОСТ 31610.15-2014 (IEC 60079-15:2010). Маркировка данного вида – 2Ex nA IIC Т4 Gc X.

К барьерам КА5314Ex-N0 допускается подключение сертифицированных устройств, устанавливаемых во взрывоопасных зонах помещений и наружных установок, выполненных с видом взрывозащиты «Искробезопасная электрическая цепь i». При этом их маркировка и предельные параметры искробезопасных цепей должны соответствовать характеристикам барьеров.

Питание барьеров может осуществляться как через клеммные соединения, так и через специализированные шинные соединители (модификации КА5314Ex-10). Использование шинных соединителей целесообразно при установке группы барьеров на одной DIN-рейке в шкафах НКУ. Применение компактных барьеров позволяет существенно сократить занимаемое пространство в шкафу.


Функции барьеров искрозащиты

• Питание постоянным напряжением датчиков и устройств, размещённых в опасной зоне. Допускается параллельное соединение выходов каналов для увеличения допустимой нагрузки

• Ограничение тока при работе с большими нагрузками

• Управление состоянием «включено/выключено» напряжения на выходах каналов (в том числе для исполнительных устройств) с использованием «сухого» контакта или логического сигнала из безопасной зоны

• Гальваническая развязка входных и выходных цепей, цепей питания, а также взаимная изоляция входных каналов


Общие сведения

• Расширенный температурный диапазон эксплуатации: от минус 40 до плюс 70 °C

• Устойчивость к электромагнитным помехам при передаче сигналов на значительные расстояния

• Установка на DIN-рейку по EN 50022 в шкафах автоматики и НКУ

• Компактное исполнение: ширина корпуса 22,5 мм (5,625 мм на канал)

• Удобство монтажа и демонтажа за счёт применения разъёмных винтовых клемм

• Повышение удобства монтажа при использовании шинных соединителей для группового питания барьеров


Область применения

Системы управления, контроля и телемеханики на объектах с взрывоопасными зонами в нефтегазовой, химической, лакокрасочной и других отраслях промышленности.



Запросить цену

Технические характеристики

Количество каналов 4
Входные сигналы управления:

    — уровень логического «0» входного дискретного  сигнала от 0 до 2 В
    — уровень логической «1» входного дискретного сигнала от 6 до 30 В
Максимальный выходной ток в одном канале барьера 24,5 мА
Выходное напряжение барьера без нагрузки от 23 до 24 В
Номинальное напряжение питания барьера 24 В
Допустимый диапазон напряжения питания барьера от 20,5 до 30 В
Мощность, потребляемая барьером от источника питания постоянного тока, не более 2,0 / 4,2 Вт
Гальваническая изоляция: 1500 В, 50 Гц
  250 В, 50 Гц
     — между цепями вход-выход-питание    отсутствует
     — между входными цепями барьера
     — между выходами
Установление режимов:
    Время установления рабочего режима (прогрев), не более 5 мин
    Время включения барьера, измеряемое как время от включения питания барьера до установления выходного напряжения до значения, соответствующего выходной  характеристике, не более 1,0 с
    Время изменения выходного сигнала при ступенчатом изменении входного с 10 до 70 %, не более  10 мс
Время непрерывной работы  круглосуточно
Условия эксплуатации температура: (-40…+70) °С влажность: 95 % при 35 °С
Габариты, не более (114,5×112,5×22,5) мм
Масса, не более 120 г
Гарантия 36 мес



Характеристики искробезопасных цепей



Максимальные значения Максимально допустимые параметры внешних цепей
Um, В  Uo, В Io, мА Po, Вт Группа электрооборудования Сo, мкФ Lo, мГн
Четыре отдельных канала: 1+1+1+1   Rвых=360 Ом
250 25,2 74 0,46 IIC 0,09 7
IIB 0,7 30
IIA 2,4 70
Два канала: 2 параллельно+2 параллельно   Rвых=180 Ом
250 25,2 148 0,92 IIC 0,09 2
IIB 0,7 8
IIA 2,4 17
Два канала: 3 параллельно+1   Rвых=99 Ом
250 25,2 221 1,38 IIB 0,7 3,5
IIA 2,4 7
Один канал: 4 параллельно   Rвых=90 Ом
250 25,2 295 1,84 IIB 0,7 1,8
IIA 2,4 3,5
