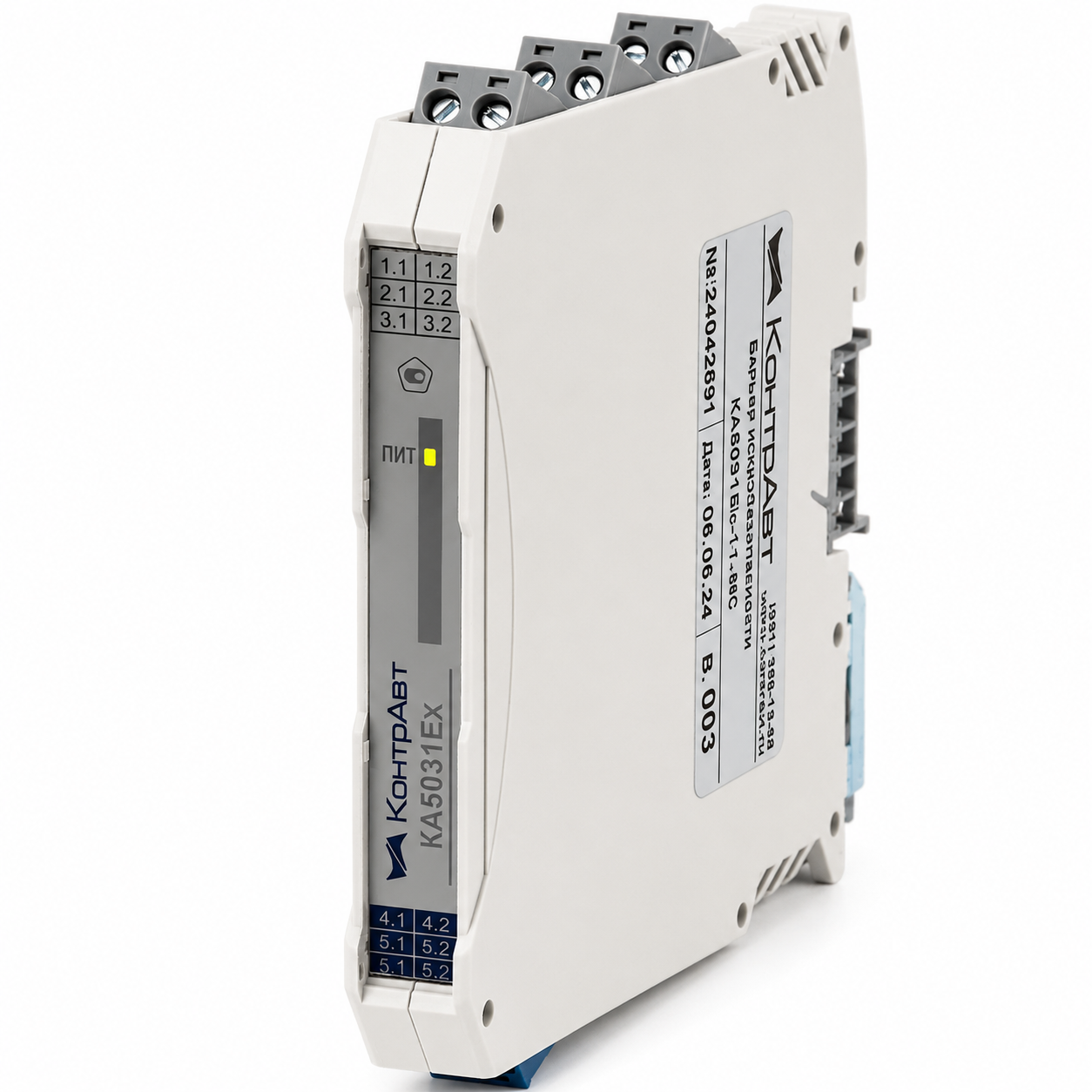

КА5031Ех барьеры искрозащиты (барьеры искробезопасности), приёмники аналогового сигнала (4…20) мА, 1-канальные, HART

Описание

Барьеры искробезопасности предназначены для приёма активного входного сигнала постоянного тока (4…20) мА от источников, размещённых во взрывоопасной зоне, и его последующей передачи во взрывобезопасную зону.

Устройства рассчитаны на работу с активными источниками сигнала, подключаемыми по двухпроводной схеме.

В зависимости от исполнения барьер формирует либо активный выходной сигнал (4…20) мА, не требующий дополнительного питания выходной цепи, либо пассивный выходной сигнал, для работы которого необходим внешний источник питания.

Конструкция барьера обеспечивает гальваническую развязку входных сигнальных цепей, выходных цепей и цепей питания между собой.

Модификации КА5031Ех-01 и КА5031Ех-11 поддерживают двусторонний обмен цифровыми данными по протоколу HART, обеспечивая передачу информации между взрывоопасной и взрывобезопасной зонами.

Барьеры имеют взрывозащиту вида «i» – искробезопасная электрическая цепь по ГОСТ 31610.0-2014 (IEC 60079-11:2010). Уровень взрывозащиты – «ia» по ГОСТ 31610.11-2014 (IEC 60079-11:2010). Маркировка взрывозащиты вида «i» – [Ex ia Ga] IIC.

Также устройства имеют взрывозащиту вида «n» и относятся к неискрящему оборудованию. Исполнение соответствует требованиям ГОСТ 31610.15-2014 (IEC 60079-15:2010). Маркировка данного исполнения – 2Ex nA IIC Т4 Gc X.

К барьерам КА5031Ex-NN допускается подключение сертифицированных источников сигнала, устанавливаемых во взрывоопасных зонах помещений и наружных установок и выполненных с видом взрывозащиты «Искробезопасная электрическая цепь i». Максимальные параметры искробезопасных цепей подключаемых устройств должны соответствовать маркировке и допустимым параметрам барьера.

Питание может подаваться как через клеммы, так и через специальные шинные соединители (модификации КА5031Ех-10 и КА5031Ех-11). Использование шинных соединителей особенно удобно при монтаже большого количества барьеров на одной DIN-рейке в шкафах НКУ.

Применение компактных барьеров искрозащиты КА5031Ех с шириной корпуса 12,5 мм позволяет существенно сократить занимаемое пространство в монтажных шкафах.

Функции барьеров искрозащиты

• Преобразование входного активного унифицированного сигнала постоянного тока (4…20) мА в активный или пассивный унифицированный выходной сигнал (4…20) мА. При использовании активного выхода дополнительное питание выходной цепи не требуется
• Гальваническая изоляция входных и выходных сигнальных цепей, а также цепей питания между собой, электрическая прочность изоляции ~1500 В, 50 Гц
• Передача цифровых сигналов по протоколу HART из взрывоопасной зоны во взрывобезопасную и в обратном направлении

Общие сведения

• Высокая точность преобразования ±0,1 %
• Расширенный диапазон рабочих температур от минус 40 до плюс 70 °C
• Защита от электромагнитных помех при передаче сигналов на большие расстояния
• Передача сигнала (4…20) мА на удалённые вторичные приборы по стандартным электротехническим проводам
• Монтаж на DIN-рейку по EN 50022 внутри шкафов автоматики и шкафов низковольтных комплектных устройств
• Компактное исполнение — ширина корпуса 12,5 мм
• Удобный монтаж и демонтаж благодаря применению разъёмных винтовых клемм
• Простое подключение групп барьеров при использовании шинных соединителей питания

Область применения

Системы измерения, сбора и регистрации данных, контроля и регулирования технологических процессов, а также системы транспортировки и хранения продукции в нефтяной, газовой и химической промышленности, на предприятиях по производству лакокрасочной и спиртосодержащей продукции.
