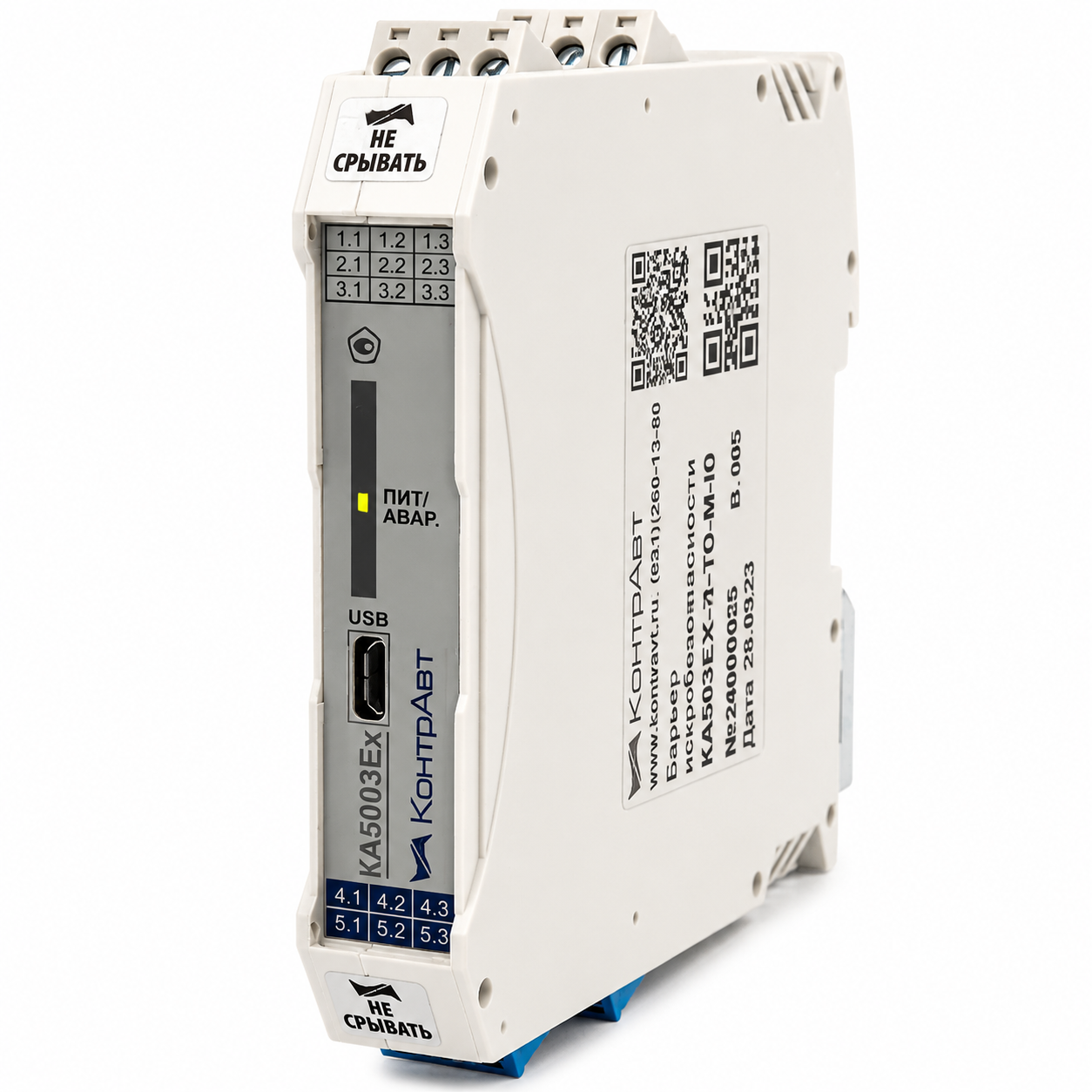

КА5003Ех барьеры искрозащиты, разветвители 1 в 2 сигналов термопар, термометров сопротивления и потенциометров, 1-канальные, USB, RS-485
|
|
Описание
Барьеры искробезопасности предназначены для приёма сигналов от термопар, термометров сопротивления и потенциометрических датчиков, установленных во взрывоопасной зоне, с последующим преобразованием и передачей сигнала на два независимых токовых выхода (4…20) мА во взрывобезопасной зоне. Устройства обеспечивают искробезопасность электрических цепей, расположенных во взрывоопасных зонах помещений и наружных установок, а также выполняют функции измерения, нормирования сигналов и контроля их уровня. Барьер имеет взрывозащиту вида «i» с маркировкой [Ex ia Ga] IIC и взрывозащиту вида «n» с маркировкой 2Ex nA IIC Т4 Gc X. Конструкция обеспечивает гальваническую развязку входных цепей, выходных цепей и цепей питания между собой. Выбор типа входного сигнала, диапазонов преобразования и других параметров выполняется программно через интерфейсы USB и RS-485 с помощью программного обеспечения SetMaker. Монтаж устройства осуществляется на стандартную DIN-рейку EN 50022.
Функции
Общие сведения
Область применения
Системы измерения, сбора и регистрации данных, контроля и регулирования технологических процессов, а также системы транспортировки и хранения продукции в нефтяной, газовой и химической промышленности, на предприятиях лакокрасочной и спиртосодержащей продукции.
Запросить цену
|
Технические характеристики
| Количество входных каналов преобразования | 1 |
|
Тип входного сигнала |
напряжение и сигналы ТП, сопротивление и сигналы ТС, сигналы потенциометров |
|
Диапазон линейного преобразования |
(3,6…22) мА |
|
Предел основной допускаемой погрешности преобразования, не более |
±0,25 % |
| Дополнительная погрешность при изменении температуры окружающего воздуха в диапазоне рабочих температур (-40…+70) °С | ±0,006 % / °С |
|
Дополнительная погрешность при изменении сопротивления нагрузки токового выхода (при номинальном напряжении питания), не более |
±0,05 % |
|
Схема подключения ТС |
4-проводная, 3-проводная |
|
Схема подключения потенциометра |
3-проводная |
|
Измерительный ток ТС и потенциометра, не более |
0,4 мА |
|
Входное сопротивление канала измерения напряжения, не менее |
1 MОм |
|
Время установления (динамическое/метрологическое)* выходного сигнала после скачкообразного изменения входного, не более |
0,2 с/0,3 с |
|
Время установления в режиме повышенного быстродействия (динамическое/метрологическое) выходного сигнала после скачкообразного изменения входного, не более |
0,06 с/0,12 с |
|
Время установления рабочего режима, не более |
5 мин |
| Характеристики искробезопасных цепей с маркировкой взрывозащиты [Ex ia Ga] IIC: | |
| максимальное напряжение Um | 250 В |
| максимальное выходное напряжение Uo | 25,2 В |
| максимальный выходной ток Io | 100 мА |
| максимальная выходная мощность Po | 0,16 Вт |
| максимальная внешняя емкость Co | 0,09 мкФ |
| максимальная внешняя индуктивность Lo | 2 мГн |
| Выходной сигнал | ток (4…20) мА, активный |
| количество выходных каналов | 2 (разветвление «1 в 2») |
| номинальное значение сопротивления нагрузки токового выхода | (100±10) Ом |
| допустимый диапазон сопротивлений нагрузки токового выхода | (10…500) Ом |
| Границы диапазона выходных сигналов: | |
| диапазон нормированного выходного токового сигнала | (4…20) мА |
| диапазон линейного изменения выходного тока | (3,8…20,5) мА |
| низкий уровень аварийного сигнала (конфигурируется) | (3,6…21,5) мА, при выпуске 3,6 мА |
| высокий уровень аварийного сигнала (конфигурируется) | (3,6…21,5) мА, при выпуске 21,5 мА |
| Выход Авария | n-p-n транзистор с ОК |
| максимальное постоянное напряжение на выходе | 60 В |
| максимальный ток выхода | 50 мА |
| Гальваническая изоляция: | |
| цепи вход-выход-питание | 1500 В, 50 Гц |
| цепи сигналов RS-485 – цепи питания | 1000 В, 50 Гц |
| цепи сигнала Авария – цепи питания | 500 В, 50 Гц |
| Номинальное значение напряжения питания | =24 В |
| Допустимый диапазон напряжений питания | =(18…30) В |
| Потребляемая мощность, не более | 2,5 Вт |
|
Условия эксплуатации |
температура: (-40…+70) °С, влажность: 95 % при 35 °С |
|
Габариты, не более |
(114,5×99×17,5) мм |
|
Масса, не более |
115 г |
|
Гарантия |
36 месяцев |
| Интервал между поверками | 5 лет |
