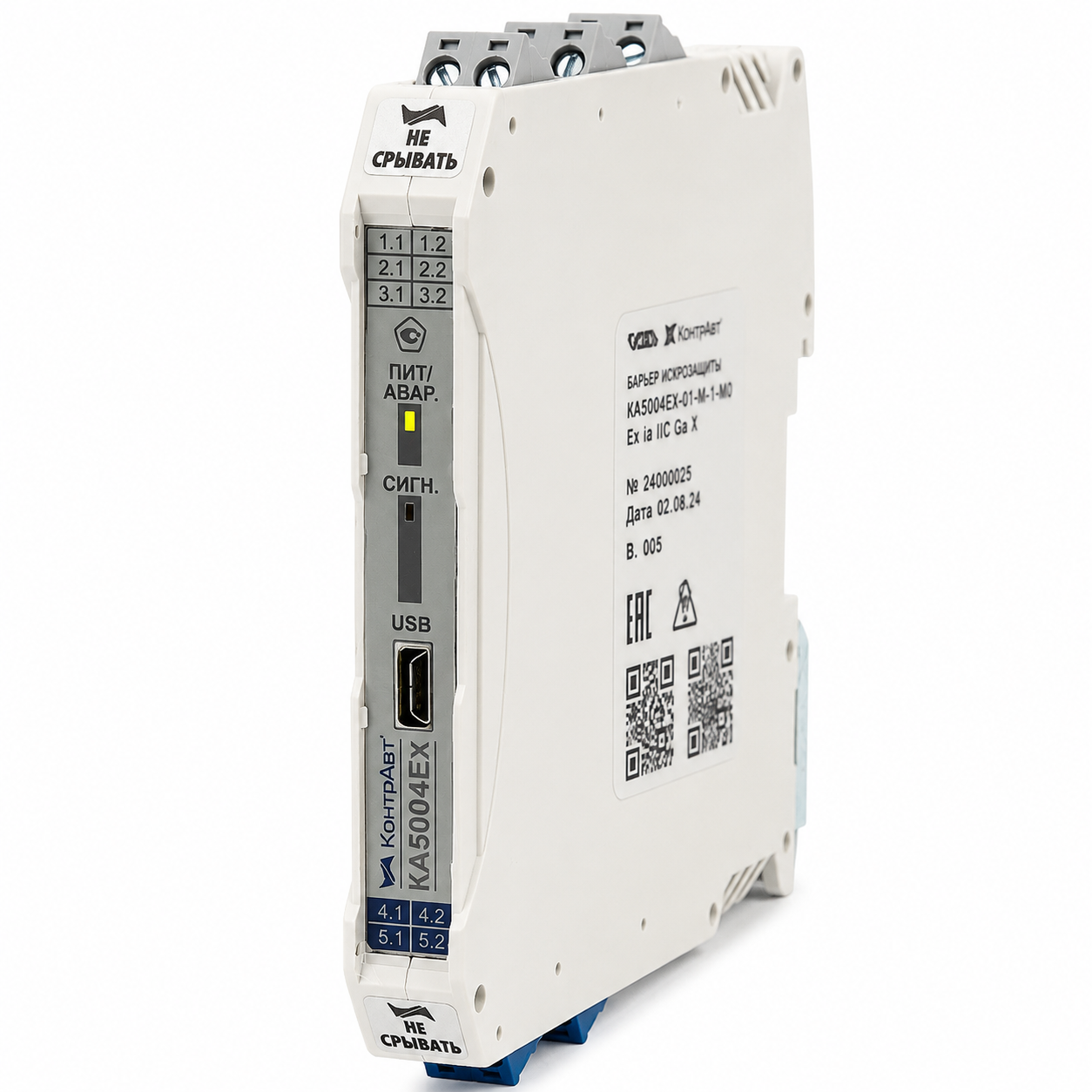

КА5004Ех барьеры искрозащиты, сигналы термопар, термометров сопротивления и потенциометров, сигнализация, USB, RS-485 КонтрАвт

Описание

Барьеры искробезопасности предназначены для обеспечения искробезопасности электрических цепей, размещённых во взрывоопасных зонах помещений и наружных установок. Устройства выполняют функции измерения, нормирования сигналов и параметрической сигнализации по уровню входного сигнала.

Барьер имеет взрывозащиту вида «i» с маркировкой [Ex ia Ga] IIC и взрывозащиту вида «n» с маркировкой 2Ex nA IIC Т4 Gc X. Конструкция обеспечивает гальваническую развязку входных цепей, выходных цепей и цепей питания между собой.

Настройка параметров выполняется пользователем через интерфейсы USB и RS-485 с использованием программного обеспечения SetMaker. Программное конфигурирование позволяет быстро адаптировать устройство под конкретный тип датчика и технологическую задачу.

Барьер устанавливается на стандартную DIN-рейку EN 50022 и предназначен для эксплуатации в составе систем автоматизации, контроля и учёта технологических процессов.

Функции

Измерение входных сигналов следующих типов:

сигналы напряжения (-75…+75) мВ и сигналы термопар (ТП)
сигналы сопротивления (0…4800) Ом и термометров сопротивления (ТС)
сигналы потенциометров и потенциометрических датчиков (100…10000) Ом

Преобразование входного сигнала в активный токовый выходной сигнал (4…20) мА
Линеаризация номинальных статических характеристик термопар и термометров сопротивления
Отключаемая компенсация термо-ЭДС холодного спая
Коррекция результатов измерения температуры (смещение и коэффициент наклона)
Цифровая низкочастотная фильтрация измеренных значений с настраиваемой постоянной времени
Линейная зависимость выходного сигнала от измеряемого параметра
Параметрическая сигнализация со светодиодной индикацией и формированием дискретного сигнала реле
Режимы сигнализации:

прямая
обратная
попадание в интервал
выход за пределы интервала

Настраиваемые задержки включения и отключения сигнализации
Функция отложенной сигнализации
Обмен данными по интерфейсам USB и RS-485
Удалённое управление аналоговыми и дискретными выходами по интерфейсам связи
Конфигурирование параметров через ПО SetMaker с возможностью копирования настроек на другие устройства
Контроль аварийных ситуаций:

выход сигнала за допустимый диапазон
нарушение целостности параметров энергонезависимой памяти
обрыв датчика

Формирование двух настраиваемых аварийных уровней выходного токового сигнала
Оптимизация тепловыделения в зависимости от сопротивления нагрузки токового выхода

Общие сведения

Подключение питания, интерфейса RS-485 и выхода «Авария» через шинные соединители (модификация КА5004Ех-1Х)
Высокая точность преобразования — 0,1 %
Температурная стабильность — 0,006 %/°C
Защита от электромагнитных помех при передаче сигналов на большие расстояния
Передача сигнала (4…20) мА на удалённые вторичные приборы по стандартным электротехническим проводам
Защита от переполюсовки питания
Компактный корпус шириной 12,5 мм
Удобный монтаж благодаря винтовым клеммам и шинным соединителям
Диапазон рабочих температур от -40 до +70 °C

Конфигурирование барьера

С помощью программного обеспечения SetMaker по интерфейсам USB и RS-485 пользователь может настраивать:

Параметры входа

Тип датчика
Постоянную времени фильтра
Смещение измеренного значения температуры
Корректирующий множитель температуры
Компенсацию термоЭДС холодного спая
Схему подключения термосопротивления
Номинальное сопротивление потенциометра
Режим повышенного быстродействия
Диапазон входного сигнала

Параметры преобразования

Функцию преобразования (прямая/обратная)
Нижнюю границу диапазона преобразования
Верхнюю границу диапазона преобразования
Аварийный уровень 1
Аварийный уровень 2

Параметры интерфейса

Сетевой адрес
Скорость обмена
Чётность

Параметры сигнализации

Функцию дискретного выхода
Уставки S и s
Гистерезис
Задержку включения
Задержку выключения
Отложенную сигнализацию

Также предусмотрены сохранение конфигурации в файл и её последующее копирование в другие барьеры.

Область применения

Системы измерения, сбора и регистрации данных, контроля и регулирования технологических процессов, а также системы транспортировки и хранения продукции в нефтяной, газовой и химической промышленности, на предприятиях по производству лакокрасочной и спиртосодержащей продукции.

Запросить цену

Технические характеристики

Количество входных каналов преобразования	1
Тип входного сигнала	напряжение и сигналы ТП, сопротивление и сигналы ТС, сигналы потенциометров
Диапазон линейного преобразования	(3,6…22) мА
Предел основной допускаемой погрешности преобразования, не более	±0,25 %
Дополнительная погрешность при изменении температуры окружающего воздуха в диапазоне рабочих температур (-40…+70) °С	±0,006 % / °С
Дополнительная погрешность при изменении сопротивления нагрузки токового выхода (при номинальном напряжении питания), не более	±0,05 %
Схема подключения ТС	4-проводная, 3-проводная
Схема подключения потенциометра	3-проводная
Измерительный ток ТС и потенциометра, не более	0,4 мА
Входное сопротивление канала измерения напряжения, не менее	1 MОм
Время установления (динамическое/метрологическое)* выходного сигнала после скачкообразного изменения входного, не более	0,2 с/0,3 с
Время установления в режиме повышенного быстродействия (динамическое/метрологическое) выходного сигнала после скачкообразного изменения входного, не более	0,06 с/0,12 с
Время установления рабочего режима, не более	5 мин
Характеристики искробезопасных цепей с маркировкой взрывозащиты [Ex ia Ga] IIC:
максимальное напряжение Um	250 В
максимальное выходное напряжение Uo	25,2 В
максимальный выходной ток Io	100 мА
максимальная выходная мощность Po	0,16 Вт
максимальная внешняя емкость Co	0,09 мкФ
максимальная внешняя индуктивность Lo	2 мГн
Выходной сигнал	ток (4…20) мА, активный
количество выходных каналов	1
номинальное значение сопротивления нагрузки токового выхода	(100±10) Ом
допустимый диапазон сопротивлений нагрузки токового выхода	(10…500) Ом
Границы диапазона выходных сигналов:
диапазон нормированного выходного токового сигнала	(4…20) мА
диапазон линейного изменения выходного тока	(3,8…20,5) мА
низкий уровень аварийного сигнала (конфигурируется)	(3,6…21,5) мА, при выпуске 3,6 мА
высокий уровень аварийного сигнала (конфигурируется)	(3,6…21,5) мА, при выпуске 21,5 мА
Выход Сигнализация	оптореле NO, группа контактов на замыкание
коммутируемое напряжение переменного тока, не более	250 В
коммутируемый переменный ток, не более	60 мА
коммутируемое напряжение постоянного тока, не более	60 В
коммутируемый постоянный ток, не более	60 мА
Выход Авария	n-p-n транзистор с ОК
максимальное постоянное напряжение на выходе	60 В
максимальный ток выхода	50 мА
Гальваническая изоляция:
цепи вход-выход-питание	1500 В, 50 Гц
цепи сигналов RS-485 – цепи питания	1000 В, 50 Гц
цепи сигнала Авария – цепи питания	500 В, 50 Гц
Номинальное значение напряжения питания	=24 В
Допустимый диапазон напряжений питания	=(18…30) В
Потребляемая мощность, не более	2,5 Вт
Условия эксплуатации	температура: (-40…+70) °С, влажность: 95 % при 35 °С
Габариты, не более	(114,5×99×12,5) мм
Масса, не более	115 г
Гарантия	36 месяцев
Интервал между поверками	5 лет
