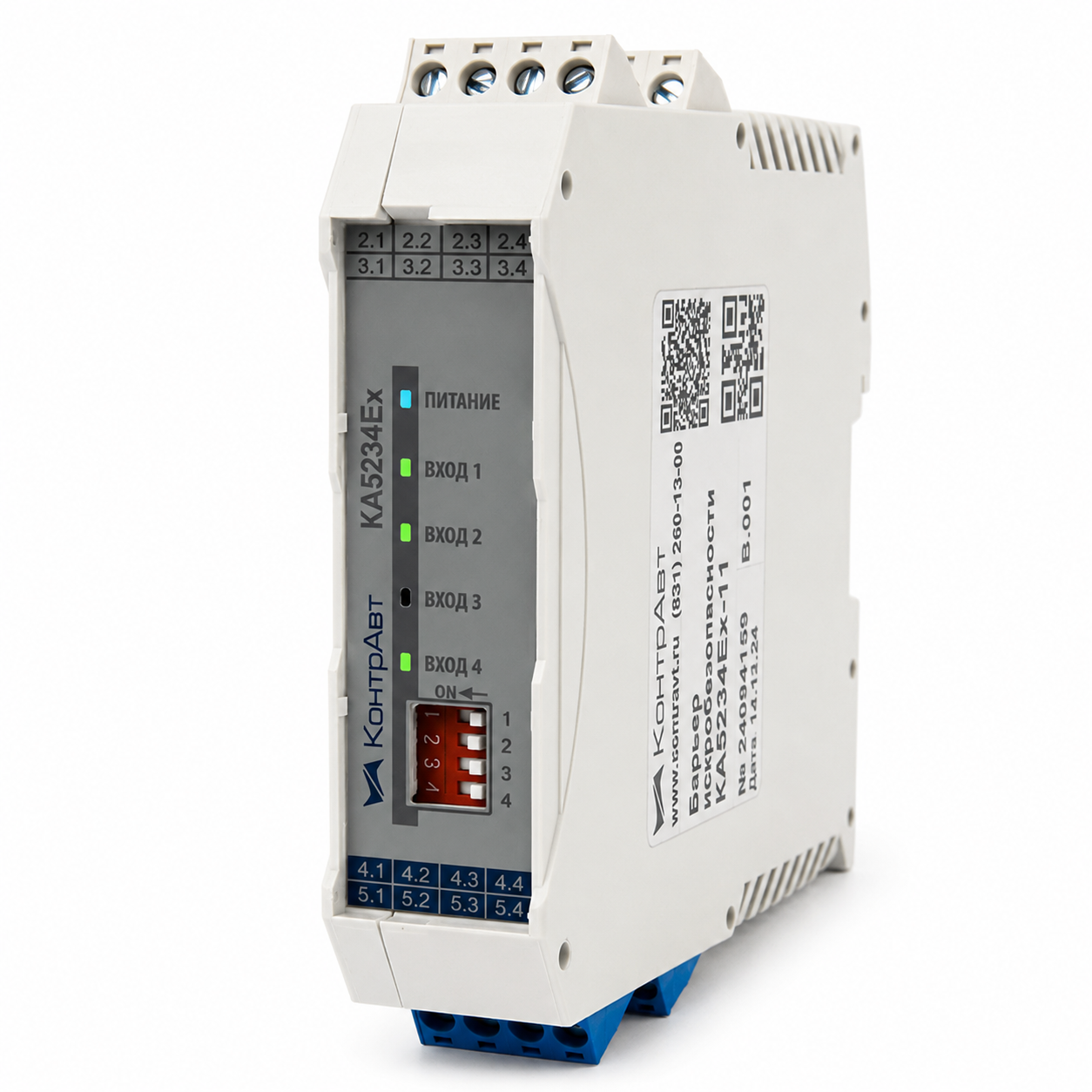

КА5234Ех барьеры искрозащиты (барьеры искробезопасности), приёмники дискретных сигналов, 4-канальные

Описание

Характеристики

Документация

Сертификаты и разрешения
КА5234Ех барьеры искрозащиты (барьеры искробезопасности), приёмники дискретных сигналов, 4-канальные

Описание



Барьеры искробезопасности предназначены для приёма дискретных сигналов от источников, расположенных во взрывоопасной зоне, и последующей передачи этих сигналов во взрывобезопасную зону.

Устройства используются для подключения датчиков с дискретным выходом типа «сухой контакт», контактом с контролем целостности цепи, а также датчиков с выходным сигналом стандарта NAMUR.

Входные каналы барьера не имеют взаимной изоляции.

Барьеры выполнены в четырёхканальном исполнении и оснащены одним выходом на каждый канал.

Конструкция обеспечивает гальваническую развязку входных и выходных сигнальных цепей, попарно выходов между собой, цепей питания, а также между шинным выходом «Ошибка» и всеми остальными цепями устройства.

Барьеры имеют взрывозащиту вида «i» – искробезопасная электрическая цепь по ГОСТ 31610.0-2014 (IEC 60079-11:2010). Уровень взрывозащиты – «ia» по ГОСТ 31610.11-2014 (IEC 60079-11:2010). Маркировка взрывозащиты вида «i» – [Ex ia Ga] IIC.

Дополнительно барьеры имеют взрывозащиту вида «n» и относятся к неискрящему оборудованию. Взрывозащита выполнена в соответствии с требованиями ГОСТ 31610.15-2014 (IEC 60079-15:2010). Маркировка данного исполнения – 2Ex nA IIC Т4 Gc X.

К барьерам допускается подключение сертифицированных источников сигнала, устанавливаемых во взрывоопасных зонах помещений и наружных установок и выполненных с видом взрывозащиты «Искробезопасная электрическая цепь i». Максимально допустимые параметры искробезопасных электрических цепей подключаемых устройств должны соответствовать маркировке и параметрам барьеров.

Питание может подаваться как через клеммные соединения, так и через специальные шинные соединители (модификации КА5234Ех-1N). Применение шинных соединителей особенно удобно при размещении большого количества барьеров на одной DIN-рейке в шкафах НКУ.

Использование узких барьеров искрозащиты КА5234Ех с шириной корпуса 22,5 мм (5,6 мм на канал) позволяет значительно экономить пространство в монтажных шкафах.




Функции барьеров искрозащиты



• Преобразование дискретных сигналов датчиков в дискретные сигналы на выходе (сухой контакт или транзистор в зависимости от модификации)

• Контроль входных сигналов в соответствии со стандартом NAMUR с определением короткого замыкания и обрыва цепи датчика, а также индикацией состояния и формированием сигнала «Ошибка»

• Формирование питания для искробезопасного датчика NAMUR

• Передача сигнала «Ошибка» на шину (модификации КА5234Ех-1N)

• Инверсия выходного сигнала датчика (настраивается пользователем)

• Гальваническая изоляция входных и выходных сигнальных цепей, попарно выходов между собой, цепей питания барьера, а также между выходом «Ошибка» на шине и остальными цепями устройства, электрическая прочность изоляции ~1500 В, 50 Гц






Общие сведения

• Расширенный диапазон рабочих температур от минус 40 до плюс 70 °C

• Защита от электромагнитных помех при передаче сигналов на значительные расстояния

• Монтаж на DIN-рейку по EN 50022 внутри шкафов автоматики и шкафов низковольтных комплектных устройств

• Компактное исполнение — ширина корпуса 22,5 мм (5,6 мм на канал)

• Удобный монтаж и демонтаж благодаря применению разъёмных винтовых клемм

• Простое подключение групп барьеров при использовании шинных соединителей питания




Область применения



Системы сбора и регистрации данных, контроля и регулирования технологических процессов, а также системы транспортировки и хранения продукции на предприятиях нефтяной, газовой, химической и других отраслей промышленности.

Запросить цену

Технические характеристики

Количество входов 4, входы не изолированы между собой
Время передачи дискретного сигнала от входных цепей к выходным цепям, не более 10 мс
Напряжение на ненагруженном входе от 8,0 до 8,4 В
Значения силы постоянного тока в цепи датчика для состояний «включено»/«выключено»: Состояние входа:
менее 1,2 мА «выключено»
более 2,1 мА «включено»
1,55±0,2 мА «переключение»
Значение силы постоянного тока в цепи датчика при определении состояния ошибки (короткого замыкания и обрыва датчика): Ошибка:
менее 0,35 мА «обрыв цепи датчика»
более 6,2 мА «короткое замыкание цепи датчика»
Количество выходов 4, выходы попарно изолированы между собой
Дополнительный выход «Ошибка» на шине в КА5234Ex-1N 1, n-p-n транзистор
Выходные сигналы
Реле: NO, группа контактов на замыкание
Коммутируемое напряжение переменного тока, не более 250 В
Коммутируемый переменный ток, не более 3 А
Коммутируемое напряжение постоянного тока, не более 100 В (30 В)
Коммутируемый постоянный ток, не более 0,2 А (3 А)
n-p-n транзистор: открытый коллектор
Максимальное постоянное напряжение на выходе 60 В
Максимальный ток выхода 150 мА
n-p-n оптотранзистор (выход сигнала «Ошибка» на шине в модификациях барьеров КА5234Ex-1N): открытый коллектор
Максимальное постоянное напряжение на выходе 50 В
Максимальный ток выхода 30 мА
Гальваническая изоляция входных цепей/выходных цепей/попарно выходов между собой/цепей питания барьера/выхода «Ошибка» на шине ~1500 В, 50 Гц
Характеристики искробезопасных цепей с маркировкой взрывозащиты [Ex ia Ga] IIC:
Максимальное напряжение Um 250 В
Максимальное выходное напряжение Uo 11,6 В
Максимальный выходной ток Io 15 мА
Максимальная выходная мощность Po 0,05 Вт
Максимальная внешняя емкость Co 0,5 мкФ
Максимальная внешняя индуктивность Lo 140 мГн
Номинальное напряжение питания барьера = 24 В
Допустимый диапазон напряжений питания барьера (18…30) В
Потребляемая мощность, не более 2,5 Вт
Защита от смены полярности по питанию и возможность работы да
Установление режимов:
Время установления рабочего режима, не более 0,5 с
Время непрерывной работы круглосуточно
Условия эксплуатации:
Группа по ГОСТ Р 52931 С4
Температура (-40…+70) °С
Влажность (без конденсации влаги) 95 % при 35 °С
Масса, не более 150 г
Габаритные размеры, не более (115×110×22,5) мм
Гарантия 36 месяцев



Характеристика помехозащищённости по ЭМС



Виды помех Степень жесткости испытаний / ГОСТ Амплитуда импульса Соответствие ГОСТ 32137-2013
Группа исполнения Критерий качества функционирования
Микросекундные импульсные помехи: подача помехи по схеме «провод-провод» 2 / ГОСТ Р 51317.4.5-99 0,5 кВ III A
Микросекундные импульсные помехи: подача помехи по схеме «провод-земля» 3 / ГОСТ Р 51317.4.5-99 1 кВ III A
Наносекундные импульсные помехи: цепи ввода–вывода 3 / ГОСТ 30804.4.4-2013 1 кВ III A
Наносекундные импульсные помехи: цепи питания 4 / ГОСТ 30804.4.4-2013 2 кВ IV B
