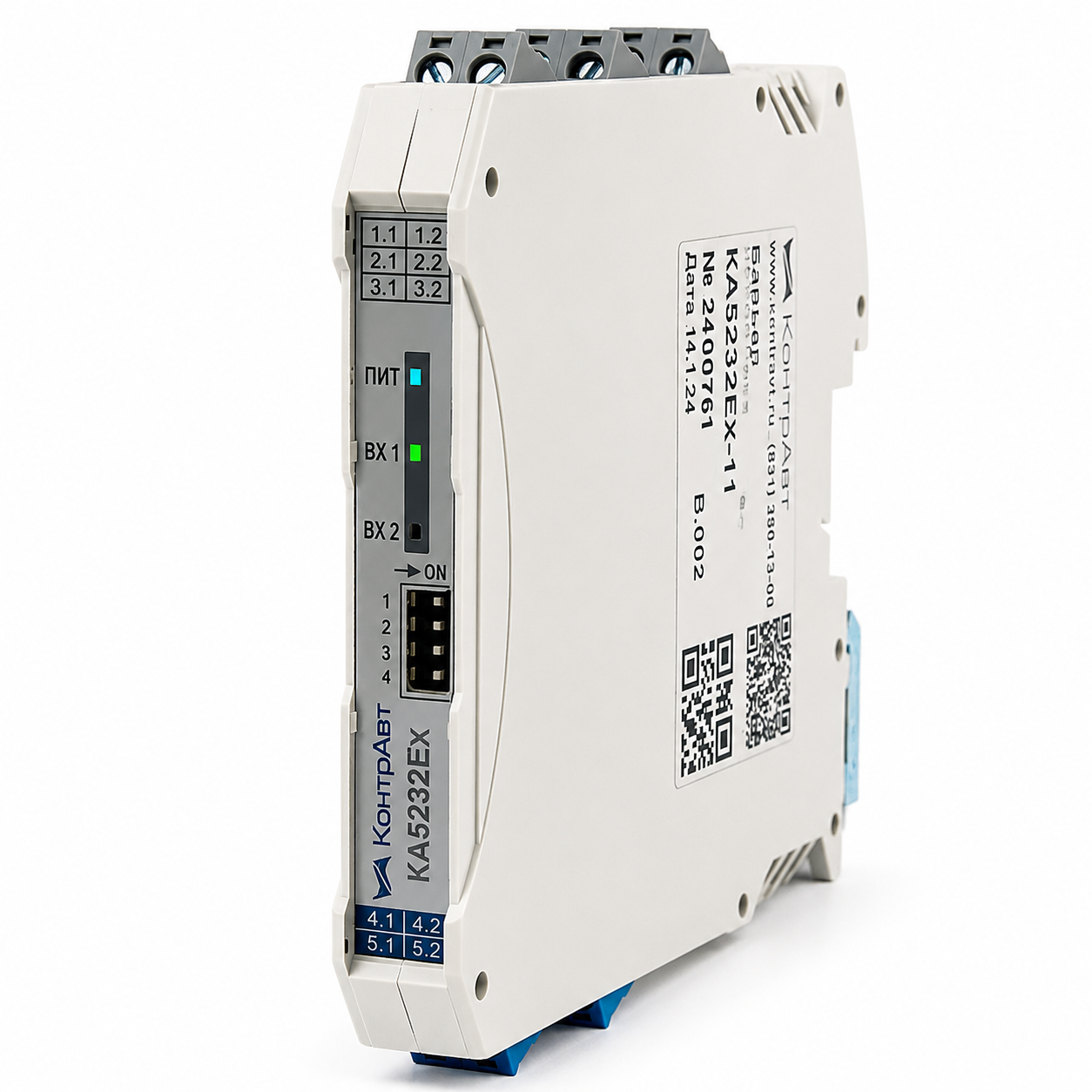

КА5232Ех барьеры искрозащиты (барьеры искробезопасности), приёмники дискретных сигналов, 2-канальные

Описание

Барьеры искробезопасности предназначены для приёма дискретных сигналов от источников, расположенных во взрывоопасной зоне, и передачи этих сигналов на выходы во взрывобезопасной зоне.

Устройства применяются для подключения датчиков с дискретными выходами типа «сухой контакт», контактом с контролем целостности линии, а также датчиков с выходным сигналом стандарта NAMUR.

Входные цепи барьера не имеют взаимной изоляции.

Барьеры выполнены в двухканальном исполнении и оснащены одним выходом на каждый канал.

Конструкция обеспечивает гальваническую развязку входных сигнальных цепей, выходных цепей, выходов между собой, цепей питания, а также между шинным выходом «Ошибка» и всеми остальными цепями устройства.

Барьеры имеют взрывозащиту вида  – искробезопасная электрическая цепь по ГОСТ 31610.0-2014 (IEC 60079-11:2010). Уровень взрывозащиты – «ia» по ГОСТ 31610.11-2014 (IEC 60079-11:2010). Маркировка взрывозащиты вида «i» – [Ex ia Ga] IIC.

Также барьеры имеют взрывозащиту вида «n» и относятся к неискрящему оборудованию. Взрывозащита выполнена в соответствии с требованиями ГОСТ 31610.15-2014 (IEC 60079-15:2010). Маркировка данного исполнения – 2Ex nA IIC Т4 Gc X.

К барьерам допускается подключение сертифицированных источников сигнала, устанавливаемых во взрывоопасных зонах помещений и наружных установок и выполненных с видом взрывозащиты «Искробезопасная электрическая цепь i». Максимально допустимые параметры искробезопасных электрических цепей подключаемых устройств должны соответствовать маркировке и параметрам барьеров.

Питание барьеров может подаваться как через клеммные соединения, так и через специальные шинные соединители (модификации КА5232Ех-1N). Использование шинных соединителей особенно удобно при монтаже большого количества барьеров на одной DIN-рейке в шкафах НКУ.

Применение компактных барьеров искрозащиты КА5232Ех с шириной корпуса 12,5 мм (6,25 мм на канал) позволяет существенно сократить занимаемое пространство в шкафах автоматики и НКУ.

Функции барьеров искрозащиты

• Преобразование дискретных сигналов датчиков в дискретные сигналы на выходе (сухой контакт или n-p-n транзистор в зависимости от модификации)
• Контроль входных сигналов в соответствии со стандартом NAMUR, включая определение короткого замыкания и обрыва цепи входного датчика, а также индикацию состояния и формирование сигнала «Ошибка»
• Формирование питания для искробезопасного датчика NAMUR
• Передача сигнала «Ошибка» на общую шину (модификации КА5232Ех-1N)
• Инверсия выходного сигнала датчика (задаётся пользователем)
• Гальваническая изоляция входных и выходных сигнальных цепей, выходов между собой, цепей питания барьера, а также между выходом «Ошибка» на шине и остальными цепями устройства, электрическая прочность изоляции ~1500 В, 50 Гц

Общие сведения

• Расширенный диапазон рабочих температур от минус 40 до плюс 70 °C
• Защита от электромагнитных помех при передаче сигналов на большие расстояния
• Монтаж на DIN-рейку по EN 50022 внутри шкафов автоматики и шкафов низковольтных комплектных устройств
• Компактное исполнение — ширина корпуса 12,5 мм (6,25 мм на канал)
• Удобный монтаж и демонтаж благодаря применению разъёмных винтовых клемм
• Простое подключение и удобная организация питания группы барьеров при использовании шинных соединителей

Область применения

Системы сбора и регистрации данных, контроля и регулирования технологических процессов, а также системы транспортировки и хранения продукции в нефтяной, газовой, химической и других отраслях промышленности.
