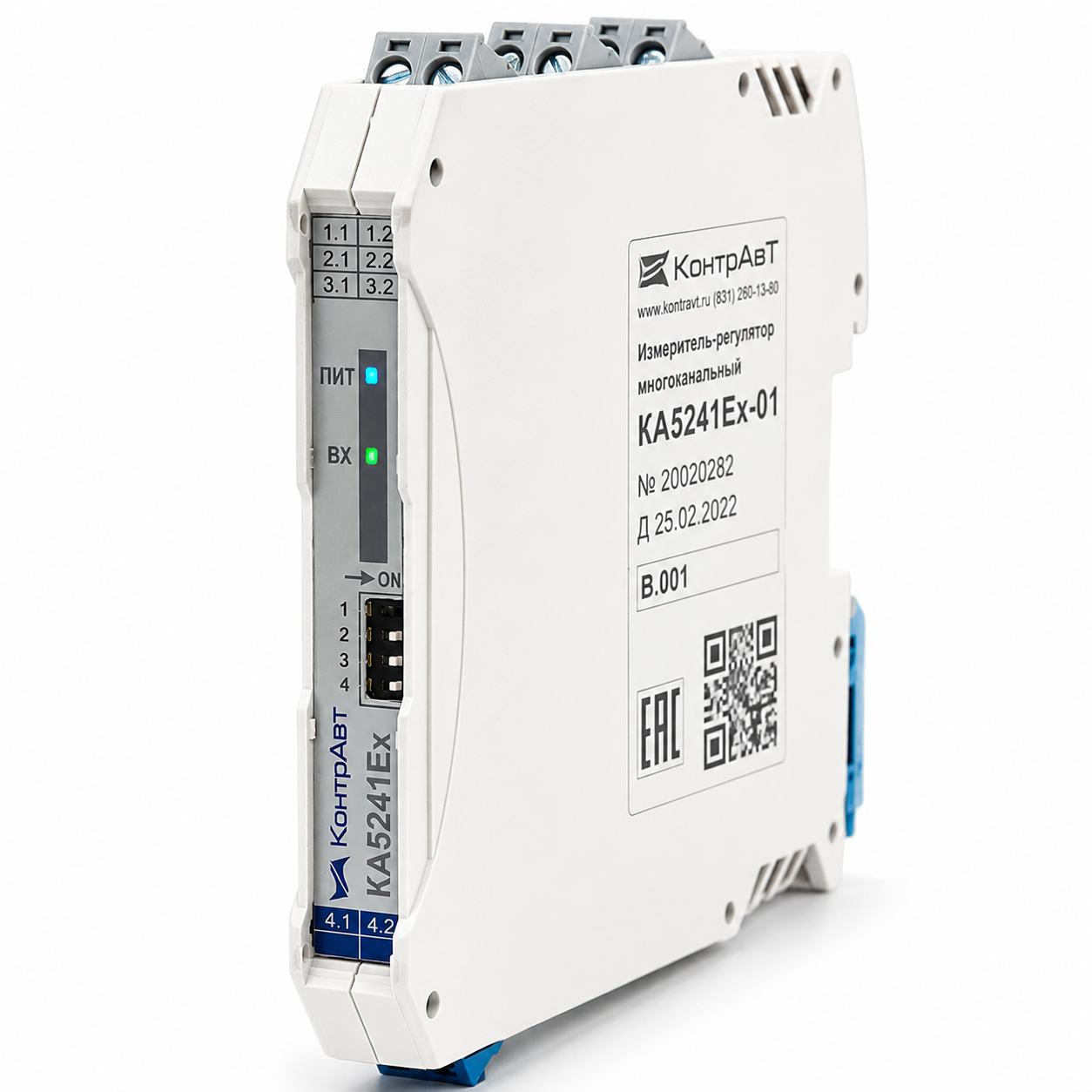

КА5241Ех барьеры искрозащиты (барьеры искробезопасности) дискретных сигналов, 1-канальные

Описание

Барьеры искробезопасности предназначены для приёма дискретных сигналов от источников, установленных во взрывоопасной зоне, и передачи этих сигналов на выходы, расположенные во взрывобезопасной зоне.

Устройства применяются для подключения датчиков с дискретными выходами типа «сухой контакт», контактом с контролем целостности линии, а также датчиков, работающих по стандарту NAMUR.

Барьеры выполнены в одноканальном исполнении и имеют два выхода на канал.

Конструкция обеспечивает гальваническую развязку входных и выходных сигнальных цепей, выходов между собой, цепей питания, а также между шинным выходом «Ошибка» и всеми остальными цепями устройства.

Барьеры имеют взрывозащиту вида «i» – искробезопасная электрическая цепь по ГОСТ 31610.0-2014 (IEC 60079-11:2010). Уровень взрывозащиты – «ia» по ГОСТ 31610.11-2014 (IEC 60079-11:2010). Маркировка взрывозащиты вида «i» – [Ex ia Ga] IIC.

Дополнительно барьеры обладают взрывозащитой вида «n» и относятся к категории неискрящего оборудования. Взрывозащита выполнена согласно требованиям ГОСТ 31610.15-2014 (IEC 60079-15:2010). Маркировка данного исполнения – 2Ex nA IIC Т4 Gc X.

К барьерам допускается подключение сертифицированных источников сигнала, устанавливаемых во взрывоопасных зонах помещений и наружных установок и выполненных с видом взрывозащиты «Искробезопасная электрическая цепь i». Параметры искробезопасных электрических цепей подключаемых устройств должны соответствовать маркировке и максимально допустимым параметрам барьеров.

Питание барьеров может осуществляться как через клеммные соединения, так и через специальные шинные соединители (модификации КА5241Ех-1N). Использование шинных соединителей особенно удобно при монтаже большого количества барьеров на одной DIN-рейке в шкафах НКУ.

Компактное исполнение барьеров КА5241Ех с шириной корпуса 12,5 мм позволяет существенно сократить занимаемое пространство в шкафах автоматики.

Функции барьеров искрозащиты

• Преобразование дискретного сигнала датчика в дискретные выходные сигналы (сухой контакт или транзистор в зависимости от исполнения)
• Контроль входных сигналов по стандарту NAMUR с определением короткого замыкания и обрыва цепи дискретного датчика, индикацией состояния и формированием сигнала «Ошибка»
• Формирование питания для искробезопасного датчика NAMUR
• Раздельная выдача сигнала датчика и сигнала «Ошибка»
• Дублирование выходного сигнала датчика на два выхода канала (настраивается пользователем)
• Передача сигнала «Ошибка» на общую шину (модификации КА5241Ех-1N)
• Инверсия сигнала датчика и сигнала «Ошибка» (задаётся пользователем)
• Гальваническая изоляция входных и выходных сигнальных цепей, выходов между собой, цепей питания барьера, а также между выходом «Ошибка» на шине и остальными цепями устройства, электрическая прочность изоляции ~1500 В, 50 Гц

Общие сведения

• Диапазон рабочих температур от минус 40 до плюс 70 °C
• Защита от воздействия электромагнитных помех при передаче сигналов на большие расстояния
• Установка на DIN-рейку по EN 50022 в шкафах автоматики и низковольтных комплектных устройствах
• Компактный корпус шириной 12,5 мм для экономии пространства в монтажном шкафу
• Быстрый монтаж и демонтаж благодаря разъёмным винтовым клеммам
• Удобное подключение групп барьеров при использовании шинных соединителей питания

Область применения

Системы сбора и регистрации данных, контроля и регулирования технологических процессов, а также системы транспортировки и хранения продукции на объектах нефтяной, газовой, химической и других отраслей промышленности.
