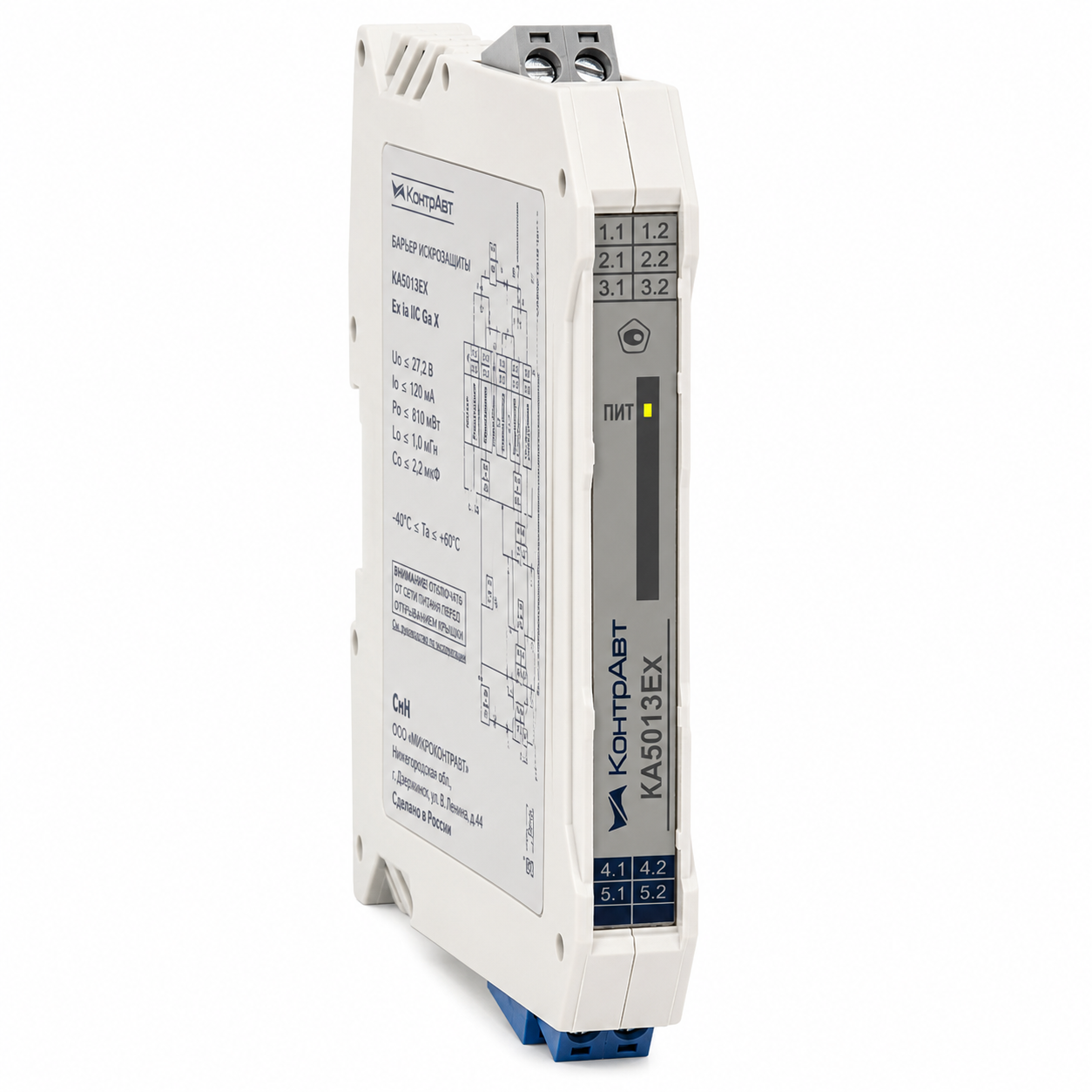

КА5013Ех барьеры искрозащиты (барьеры искробезопасности), приемники-разветвители 1 в 2 аналогового сигнала (4…20) мА, 1-канальные, HART, шина питания

Описание

Барьеры искробезопасности предназначены для приёма активных или пассивных сигналов постоянного тока (4…20) мА от источников, расположенных во взрывоопасной зоне, с последующим разветвлением сигнала на два независимых выхода во взрывобезопасной зоне.

Подробная информация по применению барьеров для разветвления и гальванической развязки унифицированных сигналов различных типов и диапазонов приведена в технических материалах производителя.

Внимание! Для применения в общепромышленных условиях рекомендуется использовать нормирующий преобразователь-разветвитель НПСИ-200-ГР1.2.

Барьеры рассчитаны на работу как с активными, так и с пассивными источниками сигнала, подключаемыми по двухпроводной или трёхпроводной схеме.

На выходе формируются два активных токовых сигнала (4…20) мА, полностью повторяющих входной сигнал. Дополнительный источник питания для выходных цепей не требуется.

Конструкция обеспечивает гальваническую развязку входной сигнальной цепи, каждой из двух выходных цепей и цепей питания между собой.

Барьеры искробезопасности поддерживают двунаправленную передачу цифровых данных по протоколу HART через один из выходных каналов.

Барьеры имеют взрывозащиту вида «i» – искробезопасная электрическая цепь по ГОСТ 31610.0-2014 (IEC 60079-11:2010). Уровень взрывозащиты – «ia» по ГОСТ 31610.11-2014 (IEC 60079-11:2010). Маркировка взрывозащиты вида «i» – [Ex ia Ga] IIC.

Также устройства имеют взрывозащиту вида «n» и относятся к неискрящему оборудованию. Исполнение соответствует требованиям ГОСТ 31610.15-2014 (IEC 60079-15:2010). Маркировка данного исполнения – 2Ex nA IIC Т4 Gc X.

К барьерам КА5013Ex-N1 допускается подключение сертифицированных источников сигнала, устанавливаемых во взрывоопасных зонах помещений и наружных установок и выполненных с видом взрывозащиты «Искробезопасная электрическая цепь i». Максимальные параметры искробезопасных электрических цепей подключаемых устройств должны соответствовать маркировке и допустимым параметрам барьера.

Питание может подаваться как через клеммы, так и через специальные шинные соединители (модификация КА5013Ех-11). Использование шинных соединителей особенно удобно при установке большого количества барьеров на одной DIN-рейке в шкафах НКУ.

Компактное исполнение КА5013Ех с шириной корпуса 12,5 мм позволяет существенно экономить место в монтажных шкафах.

Функции барьеров искрозащиты

• Измерение входного активного или пассивного унифицированного сигнала постоянного тока (4…20) мА и его одновременное воспроизведение на двух выходах (разветвление сигнала 1 в 2). Дополнительное питание выходных цепей не требуется
• Питание источника сигнала по двухпроводной или трёхпроводной схеме подключения при необходимости
• Гальваническая изоляция входной цепи, каждой из выходных сигнальных цепей и цепей питания между собой, электрическая прочность изоляции ~1500 В, 50 Гц
• Передача цифровых сигналов по протоколу HART из взрывоопасной зоны во взрывобезопасную и в обратном направлении по одному выходному каналу

Общие сведения

• Высокая точность преобразования ±0,1 %
• Расширенный диапазон рабочих температур от минус 40 до плюс 70 °C
• Защита от электромагнитных помех при передаче сигналов на большие расстояния
• Передача сигнала (4…20) мА на удалённые вторичные приборы по стандартным электротехническим проводам
• Монтаж на DIN-рейку по EN 50022 внутри шкафов автоматики и шкафов низковольтных комплектных устройств
• Компактный корпус шириной 12,5 мм
• Удобный монтаж и демонтаж благодаря применению разъёмных винтовых клемм
• Простое подключение групп барьеров при использовании шинных соединителей питания

Область применения

Системы измерения, сбора и регистрации данных, контроля и регулирования технологических процессов, а также системы транспортировки и хранения продукции в нефтяной, газовой и химической промышленности, на предприятиях по производству лакокрасочной и спиртосодержащей продукции.
