КА5242Ех барьеры искрозащиты (барьеры искробезопасности), приёмники дискретных сигналов, 2-канальные

Описание

Характеристики

Документация

Сертификаты и разрешения

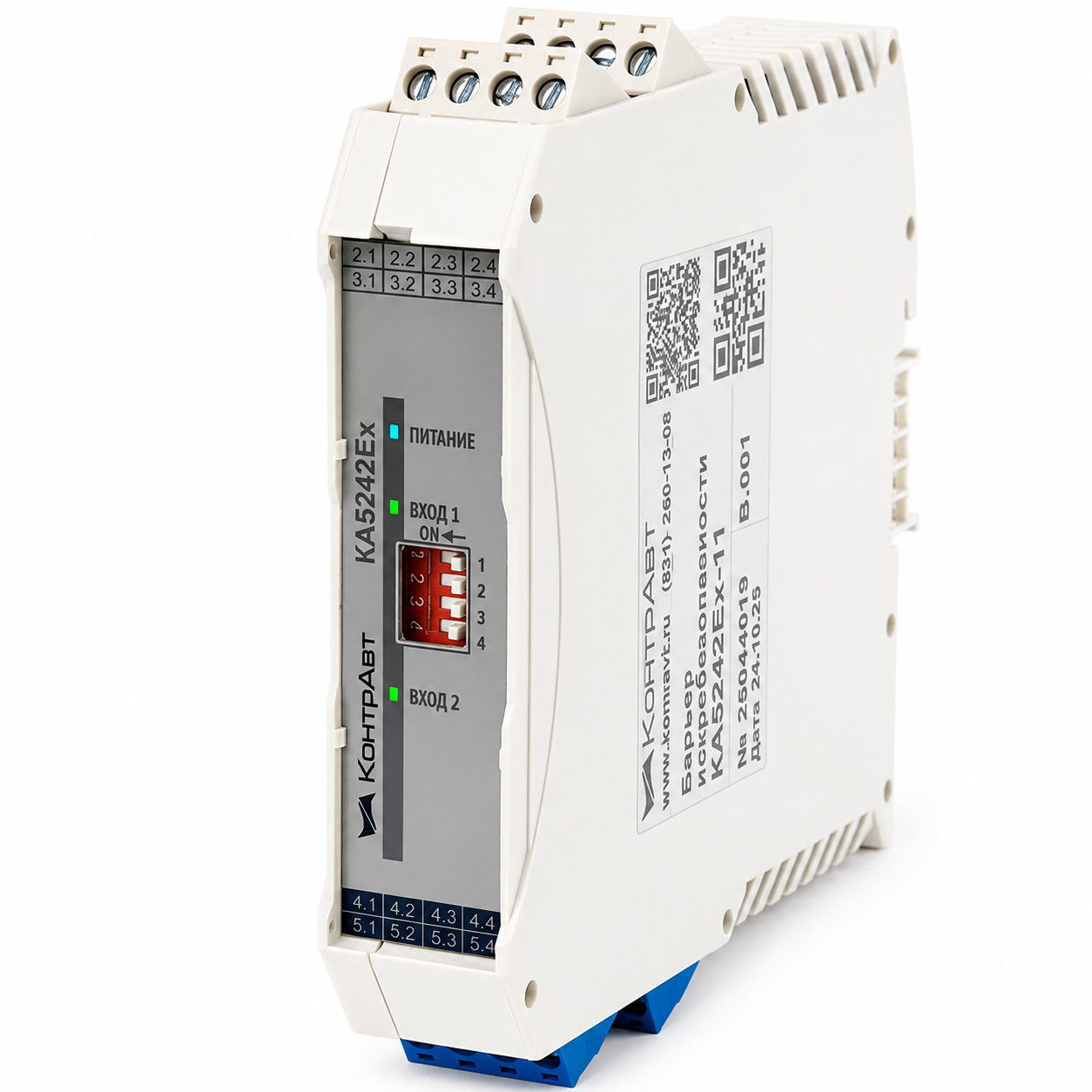

КА5242Ех барьеры искрозащиты (барьеры искробезопасности), приёмники дискретных сигналов, 2-канальные

Описание



Барьеры искробезопасности предназначены для приёма дискретных входных сигналов от источников, расположенных во взрывоопасной зоне, с последующей передачей сигналов на выходы во взрывобезопасной зоне.

Барьеры используются для подключения датчиков с дискретными выходными сигналами типа «сухой контакт», контактом с контролем целостности цепи, а также датчиков с выходным сигналом стандарта NAMUR. Входные цепи барьера между собой не изолированы.

Исполнение барьеров двухканальное, каждый канал имеет по два выходных сигнала. Барьеры искрозащиты обеспечивают гальваническую развязку входных сигнальных цепей, выходных сигнальных цепей, попарно выходов между собой, цепей питания, а также между выходом «Ошибка» на шине и остальными цепями устройства.

Барьеры имеют взрывозащиту вида «i» – искробезопасная электрическая цепь по ГОСТ 31610.0-2014 (IEC 60079-11:2010). Уровень взрывозащиты – «ia» по ГОСТ 31610.11-2014 (IEC 60079-11:2010). Маркировка взрывозащиты вида «i» – [Ex ia Ga] IIC.

Также барьеры имеют взрывозащиту вида «n» и относятся к категории неискрящего оборудования. Взрывозащита выполнена в соответствии с требованиями ГОСТ 31610.15-2014 (IEC 60079-15:2010). Маркировка данного исполнения – 2Ex nA IIC Т4 Gc X.

К барьерам допускается подключение сертифицированных источников сигнала, устанавливаемых во взрывоопасных зонах помещений и наружных установок, выполненных с видом взрывозащиты «Искробезопасная электрическая цепь i». Максимальные значения параметров искробезопасных электрических цепей подключаемых источников должны соответствовать маркировке и предельным параметрам барьеров.

Питание на барьеры искробезопасности может подаваться как через клеммные соединения, так и через специальные шинные соединители (модификации КА5242Ех-1N). Использование шинных соединителей особенно удобно при размещении большого количества барьеров на одной DIN-рейке в шкафах НКУ.

Применение узких барьеров искрозащиты КА5242Ех (ширина корпуса 22,5 мм, 11,25 мм на канал) обеспечивает значительную экономию пространства на DIN-рейке в шкафах автоматики.




Функции барьеров искрозащиты



• Преобразование дискретных сигналов датчиков в дискретные сигналы на выходе (сухой контакт или транзистор в зависимости от модификации)

• Контроль входных сигналов в соответствии со стандартом NAMUR, включая определение короткого замыкания или обрыва цепи входного дискретного датчика, а также индикацию и формирование сигнала «Ошибка»

• Формирование питания для искробезопасного датчика NAMUR

• Раздельные выходы сигнала датчика и сигнала «Ошибка»

• Дублирование выходного сигнала датчика на два выхода каждого канала (задаётся пользователем)

• Дублирование сигнала «Ошибка» на шину (модификации КА5242Ех-1N)

• Инверсия выходного сигнала датчика и сигнала «Ошибка» (задаётся пользователем)

• Гальваническая изоляция входных и выходных сигнальных цепей, попарно выходов между собой, цепей питания барьера, а также между выходом «Ошибка» на шине и остальными цепями, электрическая прочность изоляции ~1500 В, 50 Гц




Общие сведения



• Расширенный диапазон рабочих температур от минус 40 до плюс 70 °C

• Защита от электромагнитных помех при передаче сигналов на большие расстояния

• Монтаж на DIN-рейку по EN 50022 внутри шкафов автоматики и шкафов низковольтных комплектных устройств

• Экономия места в монтажном шкафу — ширина корпуса 12,5 мм (11,25 мм на канал)

• Удобный монтаж и демонтаж за счёт применения разъёмных винтовых клемм

• Простота подключения и удобство монтажа при использовании шинных соединителей для питания групп барьеров




Область применения



Системы сбора и регистрации данных, контроля и регулирования технологических процессов, а также системы транспортировки и хранения в нефтяной, газовой, химической и других отраслях промышленности.

Запросить цену

Технические характеристики

Количество входов 2, входы не изолированы между собой
Время передачи дискретного сигнала от входных цепей к выходным цепям, не более 10 мс
Напряжение на ненагруженном входе от 8,0 до 8,4 В
Значения силы постоянного тока в цепи датчика для состояний «включено»/«выключено»: Состояние входа:
менее 1,2 мА «выключено»
более 2,1 мА «включено»
1,55±0,2 мА «переключение»
Значение силы постоянного тока в цепи датчика при определении состояния ошибки (короткого замыкания и обрыва датчика): Ошибка:
менее 0,35 мА «обрыв цепи датчика»
более 6,2 мА «короткое замыкание цепи датчика»
Количество выходов 4, выходы попарно изолированы между собой
Дополнительный выход «Ошибка» на шине в КА5242Ex-1N 1, n-p-n транзистор
Выходные сигналы
Реле: NO, группа контактов на замыкание
  250 В
Коммутируемое напряжение переменного тока, не более 3 А
Коммутируемый переменный ток, не более 100 В (30 В)
Коммутируемое напряжение постоянного тока, не более 0,2 А (3 А)
Коммутируемый постоянный ток, не более
n-p-n транзистор: открытый коллектор
Максимальное постоянное напряжение на выходе 60 В
Максимальный ток выхода 150 мА
n-p-n оптотранзистор, (выход сигнала «Ошибка» на шине в модификациях барьеров КА5242Ex-1N): открытый коллектор
Максимальное постоянное напряжение на выходе 50 В
Максимальный ток выхода 30 мА
Гальваническая изоляция входных цепей/выходных цепей/попарно выходов между собой/цепей питания барьера/выхода «Ошибка» на шине ~1500 В, 50 Гц
Характеристики искробезопасных цепей с маркировкой взрывозащиты [Ex ia Ga] IIC:
Максимальное напряжение Um 250 В
Максимальное выходное напряжение Uo 11,6 В
Максимальный выходной ток Io 15 мА
Максимальная выходная мощность Po 0,05 Вт
Максимальная внешняя емкость Co 0,5 мкФ
Максимальная внешняя индуктивность Lo 140 мГн
Номинальное напряжение питания барьера =24 В
Допустимый диапазон напряжений питания барьера (18…30) В
Потребляемая мощность, не более 2 Вт
Защита от смены полярности по питанию и возможность работы да
Установление режимов:
Время установления рабочего режима, не более 0,5 с
Время непрерывной работы круглосуточно
Условия эксплуатации:
Группа по ГОСТ Р 52931 С4
Температура (-40…+70) °С
Влажность (без конденсации влаги) 95 % при 35 °С
Масса, не более 150 г
Габаритные размеры, не более (115×110×22,5) мм
Гарантия 36 месяцев



Характеристика помехозащищённости по ЭМС



Виды помех Степень жесткости испытаний / ГОСТ Амплитуда импульса Соответствие ГОСТ 32137-2013
Группа исполнения Критерий качества функционирования
Микросекундные импульсные помехи: подача помехи по схеме «провод-провод» 2 / ГОСТ Р 51317.4.5-99 0,5 кВ III A
Микросекундные импульсные помехи: подача помехи по схеме «провод-земля» 3 / ГОСТ Р 51317.4.5-99 1 кВ III A
Наносекундные импульсные помехи: цепи ввода–вывода 3 / ГОСТ 30804.4.4-2013 1 кВ III A
Наносекундные импульсные помехи: цепи питания 4 / ГОСТ 30804.4.4-2013 2 кВ IV B
