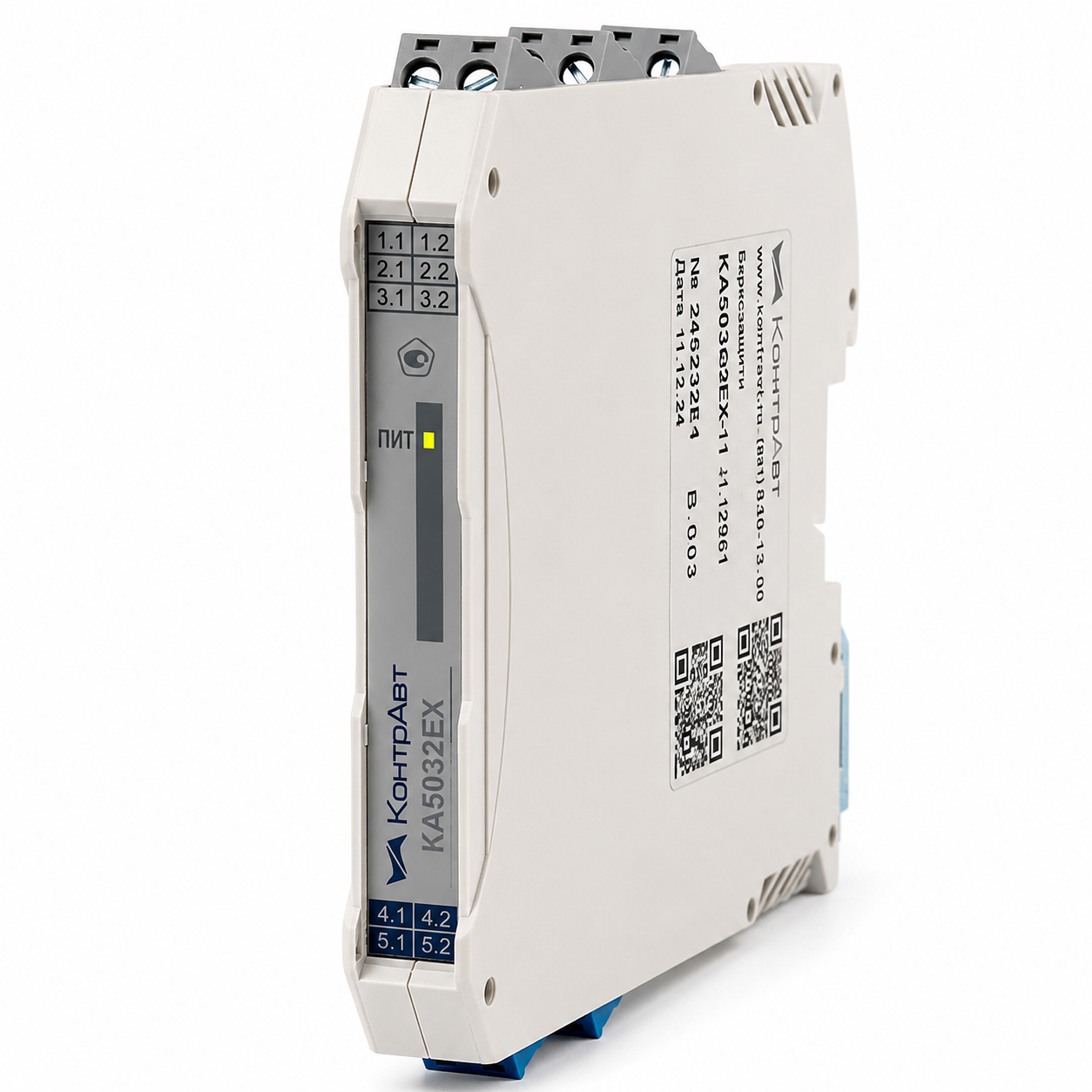

КА5032Ех барьеры искрозащиты (барьеры искробезопасности), приёмники аналогового сигнала (4…20) мА, 2-канальные, HART

Описание

Барьеры искробезопасности предназначены для приёма по двум каналам активных входных сигналов постоянного тока (4…20) мА от источников, расположенных во взрывоопасной зоне, с последующей передачей сигналов на выходы во взрывобезопасной зоне.

Устройства рассчитаны на работу с активными источниками сигнала, подключаемыми по двухпроводной схеме.

Выходы барьеров формируют активный токовый сигнал (4…20) мА, поэтому дополнительный источник питания для выходных цепей не требуется.

Конструкция обеспечивает гальваническую развязку входных сигнальных цепей, выходных сигнальных цепей и цепей питания всех каналов между собой, включая межканальную изоляцию.

Барьеры искробезопасности поддерживают двусторонний обмен цифровыми данными по протоколу HART без ухудшения характеристик измерительного сигнала.

Барьеры имеют взрывозащиту вида «i» – искробезопасная электрическая цепь по ГОСТ 31610.0-2014 (IEC 60079-11:2010). Уровень взрывозащиты – «ia» по ГОСТ 31610.11-2014 (IEC 60079-11:2010). Маркировка взрывозащиты вида «i» – [Ex ia Ga] IIC.

Также барьеры имеют взрывозащиту вида «n» и относятся к неискрящему оборудованию. Исполнение соответствует требованиям ГОСТ 31610.15-2014 (IEC 60079-15:2010). Маркировка данного вида взрывозащиты – 2Ex nA IIC Т4 Gc X.

К барьерам КА5032Ex-11 могут подключаться сертифицированные по взрывозащите источники сигнала, устанавливаемые во взрывоопасных зонах помещений и наружных установок и выполненные с видом взрывозащиты «Искробезопасная электрическая цепь i». Максимальные параметры искробезопасных электрических цепей подключаемых устройств должны соответствовать маркировке и допустимым параметрам барьеров.

Питание барьеров может подаваться как через клеммы, так и через специальные шинные соединители. Использование шинных соединителей особенно удобно при монтаже большого количества барьеров на одной DIN-рейке в шкафах НКУ.

Применение компактных барьеров искрозащиты КА5032Ех с шириной корпуса 12,5 мм позволяет существенно экономить место в монтажных шкафах.

Функции барьеров искрозащиты

• Измерение по двум каналам входных активных унифицированных сигналов постоянного тока (4…20) мА и их преобразование в активные унифицированные выходные сигналы (4…20) мА без необходимости дополнительного питания выходных цепей
• Гальваническая изоляция входных и выходных сигнальных цепей, а также цепей питания между собой, включая межканальную изоляцию, электрическая прочность изоляции ~1500 В, 50 Гц
• Передача цифровых сигналов по протоколу HART из взрывоопасной зоны во взрывобезопасную и в обратном направлении

Общие сведения

• Высокая точность преобразования ±0,1 %
• Расширенный диапазон рабочих температур от минус 40 до плюс 70 °C
• Защита от электромагнитных помех при передаче сигналов на большие расстояния
• Передача сигнала (4…20) мА на удалённые вторичные приборы по стандартным электротехническим проводам
• Монтаж на DIN-рейку по EN 50022 внутри шкафов автоматики и шкафов низковольтных комплектных устройств
• Компактный корпус шириной 12,5 мм для экономии пространства в монтажном шкафу
• Удобный монтаж и демонтаж благодаря применению разъёмных винтовых клемм
• Простое подключение групп барьеров при использовании шинных соединителей питания

Область применения

Системы измерения, сбора и регистрации данных, контроля и регулирования технологических процессов, а также системы транспортировки и хранения продукции в нефтяной, газовой, химической промышленности, а также на предприятиях по производству лакокрасочной и спиртосодержащей продукции.
