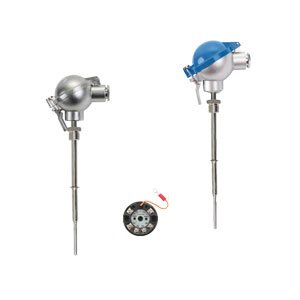

ТПУ 0304/М1-H, /М2-H

Термопреобразователи предназначены для преобразования значения температуры различных сред в различных отраслях промышленности теплоэнергетической, химической, металлургической, а также в сфере ЖКХ, в унифицированный токовый выходной сигнал 4…20 мА + HART.

Термопреобразователи используются для работы с жидкими, твердыми и газообразными средами. Использование термопреобразователей допускается для контроля температуры сыпучих сред, неагрессивных, а также агрессивных, по отношению к которым материалы, контактирующие с измеряемой средой, являются коррозионностойкими к материалу, из которого изготовлен корпус прибора.

Специальное конструктивное исполнение позволяет использование термопреобразователей для измерения температуры поверхностей.

Запросить цену

На Ваши вопросы ответит инженер-консультант

Данил Артемьев

d.artemiev@tehnonn.ru   8 (800) 551-07-66 доб. 316

Технические характеристики

  • Номинальные статические характеристики (НСХ): 100М, 100П, Pt100, ЖК (J), ХА (К), ХК (L), НН (N), ПП (S), ПР (B);
  • Выходной сигнал — 4…20 мА + HART;
  • Диапазоны температур (с возможностью перенастройки в пределах диапазона):
    • 100М: –50…+100, –50…+200 °C;
    • 100П: –50…+100, –50…+200, –50…+350, –50…+500 °C;
    • Pt100: –50..+100, –50…+200, –50…+350, –50…+600 °C;
    • ЖК (J): –50…+600, –50…750 °C;
    • ХА (К): –50…+600, –50…+1300 °C;
    • ХK (L): –50…+600 °C;
    • НН (N): –50…+1300 °C;
    • ПП (S): 0…+1700 °C;
    • ПР (В): +300…+1800 °C;
  • Классы точности: А (от 0,1); В (от 0,2);
  • Климатические исполнения: С3 (–10…+70 °С), С2 (–50…+70 °С), Т3 (–25…+80 °С; -25…+70 °С);
  • Варианты исполнения: общепромышленное, Ex (ExiaCT6 X), Ехd (1ЕxdIICT6), ОМ, атомное;
  • Индикация (только ТПУ 0304/М2-Н): СД-индикатор красный, зеленый или белый; ЖК-индикатор с подсветкой и возможностью поворота с шагом 90°;
  • Корпуса головок: АГ-02 (Exd), АГ-10, АГ-07, АГ-14 (Exd), ВР-12 (Exd, алюминиевый сплав), НГ-10, НГ-01, НГ-14 (Exd) (нержавеющая сталь), ПГ-10 (пластик);
  • Типы кабельного ввода: сальник М16×1,5 (IP65); сальник М20×1,5 (IP65); вилка PLT-164 (IP54); кабельный ввод VG9-MS68 (IP65); кабельный ввод VG9-K68 (IP65); вилка GSSNA (IP54); вилка GSP-311 (IP65); кабельные вводы Exd (К-13; КТ-1/2; КТ-3/4 (IP65));
  • Напряжение питания — =24…36 В;
  • Потребляемая мощность — не более 0,8 Вт;
  • Время установления рабочего режима — не более 15 мин;
  • Электромагнитная совместимость (ЭМС) — IV-А;
  • Материал защитной арматуры, контактирующей с измеряемой средой: 12Х18Н10Т, КТМС-кабель, Luxal 203;
  • Конструктивные особенности:
    • измерительный преобразователь встроен в клеммную головку первичного преобразователя;
    • в состав термопреобразователей входит компенсатор температуры «холодного спая»;
    • термопреобразовател иимеют возможность смены термозонда (за исключением исполнения Exd);
    • использование в составе изделия микропроцессорного преобразователя позволяет осуществлять сервисные функции с помощью HART-протокола. Связь с компьютером и конфигурирование прибора осуществляются через HART-модем HM-20/U1 производства НПП «ЭЛЕМЕР»;
  • Межповерочный интервал:
    • 5 лет — для ТС с НСХ «Pt100» и диапазоном измерений –60…+350 °С (включая поддиапазоны);
    • 5 лет — для ТП с НСХ типа «N» и диапазоном измерений –50…+850 °С (включая поддиапазоны);
    • 2 года — для ТС с верхним пределом диапазона измерений свыше +350 °С и нижним пределом ниже –60 °С;
    • 2 года — для ТП с верхним пределом диапазона измерений выше +850 °С до +1100 °С включительно или нижним пределом ниже –50 °С;
    • 6 месяцев — для ТП с верхним пределом диапазона измерений свыше +1100 °С;
    • 4 года — остальные;
  • Гарантийный срок эксплуатации — 4 года.
