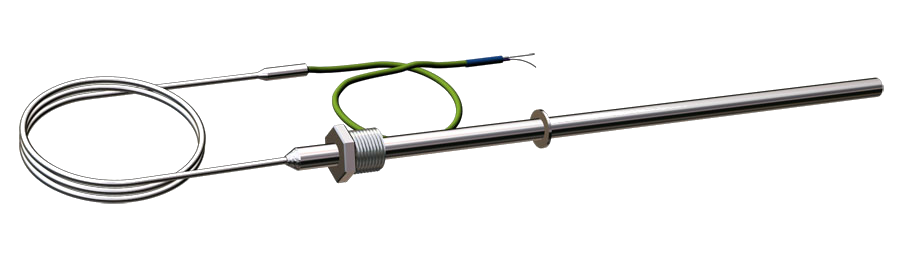

Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла, при наличии повышенной температуры или защитных (теплоизоляционных) экранов на выходе термоэлектродов из защитной Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X по ГОСТ 30852.10-2002.
Запросить цену
На Ваши вопросы ответит инженер-консультант Данил Артемьев info@tehnonn.ru 8 (800) 551-07-66 доб. 316 |
Технические характеристики
Технические характеристики термопреобразователей:
диапазон рабочих температур, °С
| тип ТП | диапазон рабочих температур, ° С | материал защитной арматуры |
| КТХА | от –40 до 800 | С13 – сталь 10Х17Н13М2Т |
| от –40 до 600 | С10 – сталь 12Х18Н10Т | |
| КТХК | от –40 до 600 | С10 – сталь 12Х18Н10Т |
условное давление
- от 0 до 6.3 МПа
класс допуска
- 1 или 2
рабочий спай
- один или два, изолированы или неизолированы от оболочки кабеля и защитного чехла
показатель тепловой инерции не превышает значений:
| Модификация | Значения показателя тепловой инерции, с | |||
| для изолированного рабочего c пая | для неизолированного рабочего c пая | |||
| D = 10 мм | d = 5.0 мм | D = 10 мм | d = 5.0 мм | |
| 02.10, 02.10[2] | 12 | – | 8.0 | – |
максимальная температура на переходной втулке 100 ° С.
| Рабочий спай |
один два
|
Изолирован(ы) или Не изолирован(ы) |
| Вибростойкость ГОСТ P 52931 |
группа V3 |
|
| Номинальное (условное) давление |
6,3 МПа |
|
| Сейсмостойкость MSK-64 | 9 баллов при уровне установки над нулевой отметкой до 70 м | |
| Климатическое исполнение ГОСТ 15150 |
УХЛ2. Температура окружающей среды:
|
-60….+120°С для изделий общего назначения -60..+85°С для исполнения Ex с аналоговым сигналом |
| Проверка |
-МИ 3090-2007-для датчиков с монтажной длиной от 20 до 250 мм -ГОСТ 8.338-2001-для датчиков с монтажной длиной от 250 мм |
|
Температура диапазона
| ТИП КТ | Диаметр чехла | Материал чехла | Группа условий эксплуатации |
Температура применения, °С |
Интервал между поверками |
Средний срок службы |
|
КТНН КТХА |
8; 10 | С10 |
I II |
-40…+600 -200…+800 |
5 лет 2 года |
10 лет 4 года |
|
КТХА КТНН |
10 10 |
С13 С13 |
I II I II |
-40…+600 -200…+900 -40..+800 -200…+900 |
5 лет 2 года 5 лет 2 года |
10 лет 4 года 10 лет 4 года |
|
КТХА
КТНН |
10
10 |
Т18, Т45
Т18,Т45 |
I II III I II
|
-40..+600 -200..+900 -200..+1000 -40…+600 -200..+1000
|
5 лет 2 года 1 год 5 лет 2 года
|
10 лет 4 года 2 года 10 лет 4 года |
|
КТНН КТХА |
10 |
Т45
|
IV |
-200…+1250
|
Не нормирован
|
|
|
КТХК |
8(только С10); 10
|
С10, С13
|
I II |
-40….+600 -100…+800 |
5 лет 2 года |
10 лет 4 года
|
|
КТЖК |
8(только С10); 10 |
С10, С13 |
II |
-40…+760 |
2 года |
4 года |
