Термодат 25E5 (8-12 каналов)

Термодат-25Е5 — многоканальный программный ПИД-регулятор температуры и электронный самописец с графическим 3,5″ дисплеем. Прибор имеет от 8 до 12 универсальных входов, предназначенных для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.



Предназначен для:

  • Измерения температуры
  • ПИД-регулирования температуры
  • Аварийной сигнализации
Запросить цену

На Ваши вопросы ответит инженер-консультант

Юлия Щербакова

y.sherbakova@tehnonn.ru   8 (800) 551-07-66 доб. 311

Технические характеристики

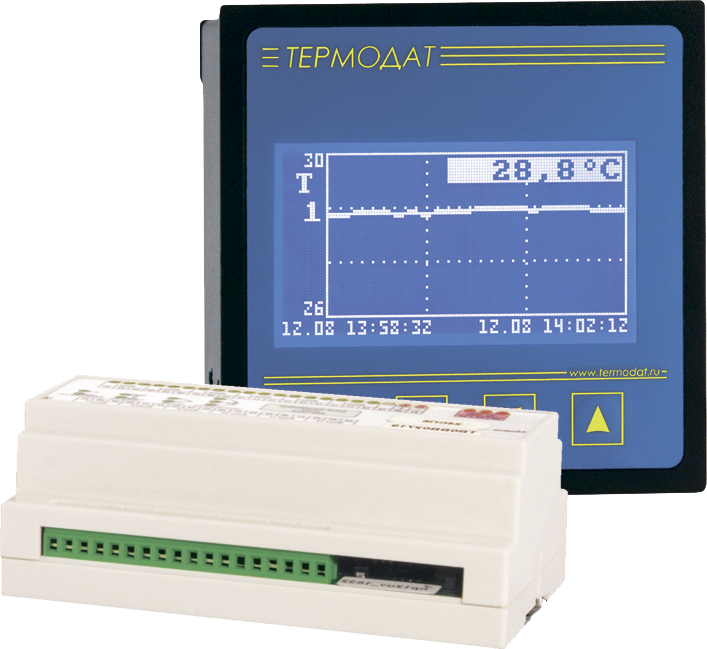

Прибор состоит из двух блоков.

Основной блок индикации и управления предназначен для щитового монтажа, имеет графический дисплей и кнопки управления.

Блок измерения и выходов предназначен для подключения датчиков и исполнительных устройств аварийной сигнализации.

Блок индикации и управления получает информацию о температуре от блока измерения и выходов, рассчитывает требуемую выходную мощность, определяет состояние аварийных реле и отправляет данные о мощности обратно в блок измерения и выходов. Микроконтроллер блока измерения и выходов самостоятельно отрабатывает заданный пользователем метод управления мощностью — широтно-импульсный метод или метод равномерно распределённых рабочих сетевых периодов.

Связь между блоками осуществляется по внутреннему цифровому интерфейсу типа RS485. Блок индикации и управления имеет два выходных реле для аварийной сигнализации, архивную память 2 Мбайта и интерфейсом для связи с компьютером RS 485.

Максимальное расстояние до блока измерения и выходов и до компьютера 1200 м.



  • ПИД-регулятор температуры
  • Управление по программе
  • Электронный самописец
  • График температуры отображается на дисплее
  • 8-12 входных каналов (универсальные входы)
  • 8-12 основных выходов для управления нагревателем или охладителем (реле, симисторный или транзисторный)
  • 8-12 аварийных реле
  • 2 дополнительных аварийных реле на основном блоке
  • 2 блока
  • Энергонезависимая память 2 Мбайта
  • Интерфейс для связи с компьютером RS485
  • Гарантия 3 года



Краткие технические характеристики:

Входы Восемь или двенадцать универсальных входов;
Выходы Реле, транзисторные выходы, симисторные выходы, аналоговые выходы;
Закон регулирования ПИД, двухпозиционный, регулирование по программе; трехпозиционный (не все модели);
Диапазон температур измерения От -270°С до 2500°С, (зависит от типа датчика);
Напряжение питания Номинальное ~ 220В, допустимое ~160…250В;
Потребляемая мощность Не более 20 Вт;
Корпус Металлический блок индикации и управления. Пластмассовый блок измерения и выходов с креплением на DIN-рейку;
Дисплей Графический жидкокристаллический экран 67х33мм, разрешение 128х64 точек;
Габаритные размеры Блок индикации и управления: 96х96х82мм; Блок измерения: 107х92,5х59мм, 159х92,5х59мм или 340х140х92мм;
Масса Не более 2,2 кг;
Условия эксплуатации От +5ºС до +45ºС, влажность от 5 до 70%, без конденсации влаги;





Модели прибора:

25Е5/2Р/485/4М-РВ/8УВ/8Р
8 универсальных входов, 8 реле, 2 аварийных реле, интерфейс RS485, архивная память

25Е5/2Р/485/4М-РВ/8УВ/8Т
8 универсальных входов, 8 транзисторных выходов, 2 аварийных реле, интерфейс RS485, архивная память

25Е5/2Р/485/4М-РВ/8УВ/8Р/8Р
8 универсальных входов, 16 реле, 2 аварийных реле, интерфейс RS485, архивная память

25Е5/2Р/485/4М-РВ/8УВ/8Т/8Р
8 универсальных входов, 8 транзисторных выходов, 8 реле, 2 аварийных реле, интерфейс RS485, архивная память

25Е5/2Р/485/4М-РВ/8УВ/8С/8Р
8 универсальных входов, 8 симисторных выходов, 8 реле, 2 аварийных реле, интерфейс RS485, архивная память

25Е5/2Р/485/4М-РВ/12УВ/12Р
12 универсальных входов, 12 реле, 2 аварийных реле, интерфейс RS485, архивная память

25Е5/2Р/485/4М-РВ/12УВ/12Т
12 универсальных входов, 12 транзисторных выходов, 2 аварийных реле, интерфейс RS485, архивная память

25Е5/2Р/485/4М-РВ/12УВ/12С
12 универсальных входов, 12 симисторных выходов, 2 аварийных реле, интерфейс RS485, архивная память

25Е5/2Р/485/4М-РВ/12УВ/12Р/12Р
12 универсальных входов, 24 реле, 2 аварийных реле, интерфейс RS485, архивная память

25Е5/2Р/485/4М-РВ/12УВ/12Т/12Р
12 универсальных входов, 12 транзисторных выходов, 12 реле, 2 аварийных реле, интерфейс RS485, архивная память

25Е5/2Р/485/4М-РВ/12УВ/12С/12Р
12 универсальных входов, 12 симисторных выходов, 12 реле, 2 аварийных реле, интерфейс RS485, архивная память

25Е5/2Р/485/4М-РВ/12УВ/12Р/12Р-РВ/12А
12 универсальных входов, 12 аналоговых выходов, 24 реле, 2 аварийных реле, интерфейс RS485, архивная память
