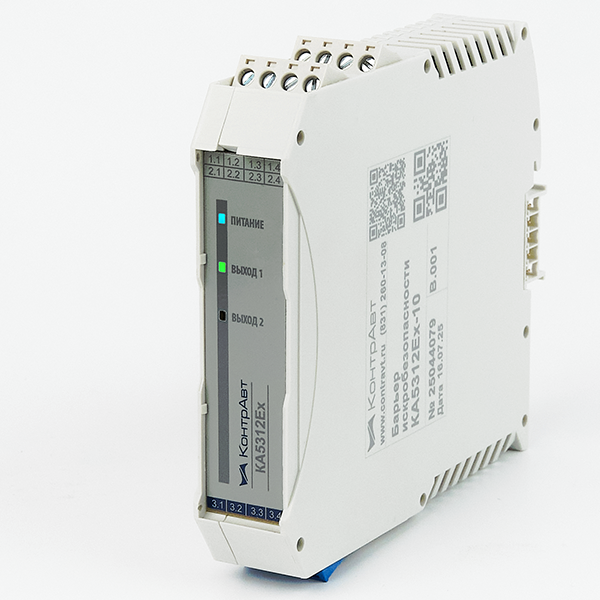

КА5312Ex барьеры искрозащиты, 2-канальные, передатчики активных дискретных сигналов во взрывоопасную зону

Описание

Барьеры искробезопасности обеспечивают передачу активных дискретных сигналов во взрывоопасные зоны, питание датчиков и устройств постоянным напряжением, размещённых в опасной зоне, а также реализуют связанное и независимое управление выходными каналами.

Барьеры искробезопасности КА5312Ex-NN предназначены для управления сигнальными светодиодами, аварийными звуковыми оповещателями, электромагнитными и электропневматическими клапанами, а также другими исполнительными устройствами, применяемыми в системах управления технологическими процессами во взрывоопасных зонах.

Барьеры могут использоваться и как управляемые источники питания для измерительного и управляющего оборудования, установленного в опасной зоне. Конструктивно устройства представляют собой источники напряжения, управляемые внешними дискретными сигналами, с функцией ограничения тока при работе на повышенные нагрузки.

Барьеры имеют взрывозащиту вида «i» – искробезопасная электрическая цепь по ГОСТ 31610.0-2014 (IEC 60079-11:2010). Уровень взрывозащиты – «ia» по ГОСТ 31610.11-2014 (IEC 60079-11:2010). Маркировка – [Ex ia Ga] IIC.

Также предусмотрена взрывозащита вида «n», соответствующая неискрящему оборудованию. Исполнение соответствует требованиям ГОСТ 31610.15-2014 (IEC 60079-15:2010). Маркировка – 2Ex nA IIC Т4 Gc X.

В модификации КА5312Ex-N1 реализовано связанное управление выходами: одновременно может быть активен только один канал, при одновременной подаче управляющих сигналов приоритет имеет выход 2.

К барьерам КА5312Ex-NN допускается подключение сертифицированных устройств, устанавливаемых во взрывоопасных зонах помещений и наружных установок, выполненных с видом взрывозащиты «Искробезопасная электрическая цепь i». При этом их маркировка и предельные значения параметров искробезопасных цепей должны соответствовать характеристикам барьеров.

Питание барьеров может подаваться через клеммные соединения или через специальные шинные соединители (модификации КА5312Ех-1Х). Использование шинных соединителей рекомендуется при размещении группы барьеров на одной DIN-рейке в шкафах НКУ. Применение компактных барьеров позволяет существенно сократить занимаемое пространство в шкафу.


Функции барьеров искрозащиты

• Питание постоянным напряжением датчиков и устройств, расположенных в опасной зоне. Допускается параллельное соединение выходов каналов для увеличения нагрузочной способности

• Ограничение тока при работе с большими нагрузками

• Управление состоянием «включено/выключено» напряжения на выходах каналов (в том числе для исполнительных устройств) с использованием «сухого» контакта или логического сигнала из безопасной зоны

• Связанное управление выходами (барьер КА5312Ex-N1)

• Гальваническая развязка входных и выходных цепей, цепей питания, а также взаимная изоляция входных каналов


Общие сведения

• Расширенный температурный диапазон эксплуатации: от минус 40 до плюс 70 °C

• Защита от электромагнитных помех при передаче сигналов на значительные расстояния

• Установка на DIN-рейку по EN 50022 в шкафах автоматики и НКУ

• Компактное исполнение: ширина корпуса 22,5 мм (11,25 мм на канал)

• Удобство монтажа и демонтажа за счёт применения разъёмных винтовых клемм

• Повышение удобства монтажа при использовании шинных соединителей для группового питания барьеров


Область применения

Системы управления, контроля и телемеханики на объектах с взрывоопасными зонами в нефтегазовой, химической, лакокрасочной и других отраслях промышленности.

Запросить цену

Технические характеристики

Количество каналов 2
Входные сигналы управления:
    — уровень логического «0» входного дискретного  сигнала от 0 до 2 В
    — уровень логической «1» входного дискретного сигнала от 6 до 30 В
Максимальный выходной ток в одном канале барьера:  47 мА
Выходное напряжение барьера без нагрузки от 23 до 24 В
Номинальное напряжение питания барьера 24 В
Допустимый диапазон напряжения питания барьера от 20,5 до 30 В
Мощность, потребляемая барьером от источника питания постоянного тока, при подключении одного канала / при подключении всех каналов, не более: 2,0 / 3,2 Вт
Гальваническая изоляция:
     — между цепями вход-выход-питание    1500 В, 50 Гц
     — между входными цепями барьера 250 В, 50 Гц
     — между выходами отсутствует
Установление режимов:
    Время установления рабочего режима (прогрев), не более 5 мин
    Время включения барьера, измеряемое как время от включения питания барьера до установления выходного напряжения до значения, соответствующего выходной  характеристике, не более 1,0 с
    Время изменения выходного сигнала при ступенчатом изменении входного с 10 до 70 %, не более  10 мс
Время непрерывной работы  круглосуточно
Условия эксплуатации:  температура: (-40…+70) °С влажность: 95 % при 35 °С
Габариты, не более (114,5×112,5×22,5) мм
Масса, не более 120 г
Гарантия 36 мес



Характеристики искробезопасных цепей



Максимальные значения Максимально допустимые параметры внешних цепей
Um, В  Uo, В Io, мА Po, Вт Группа электрооборудования Сo, мкФ Lo, мГн
Два отдельных канала: 1+1   Rвых=198 Ом
250 25,2 134 0,84 IIC 0,09 2
IIB 0,7 9
IIA 2,4 18
Один канал: 2 параллельно   Rвых=99 Ом
250 25,2 268 1,68 IIB 0,7 2,2
IIA 2,4 4
