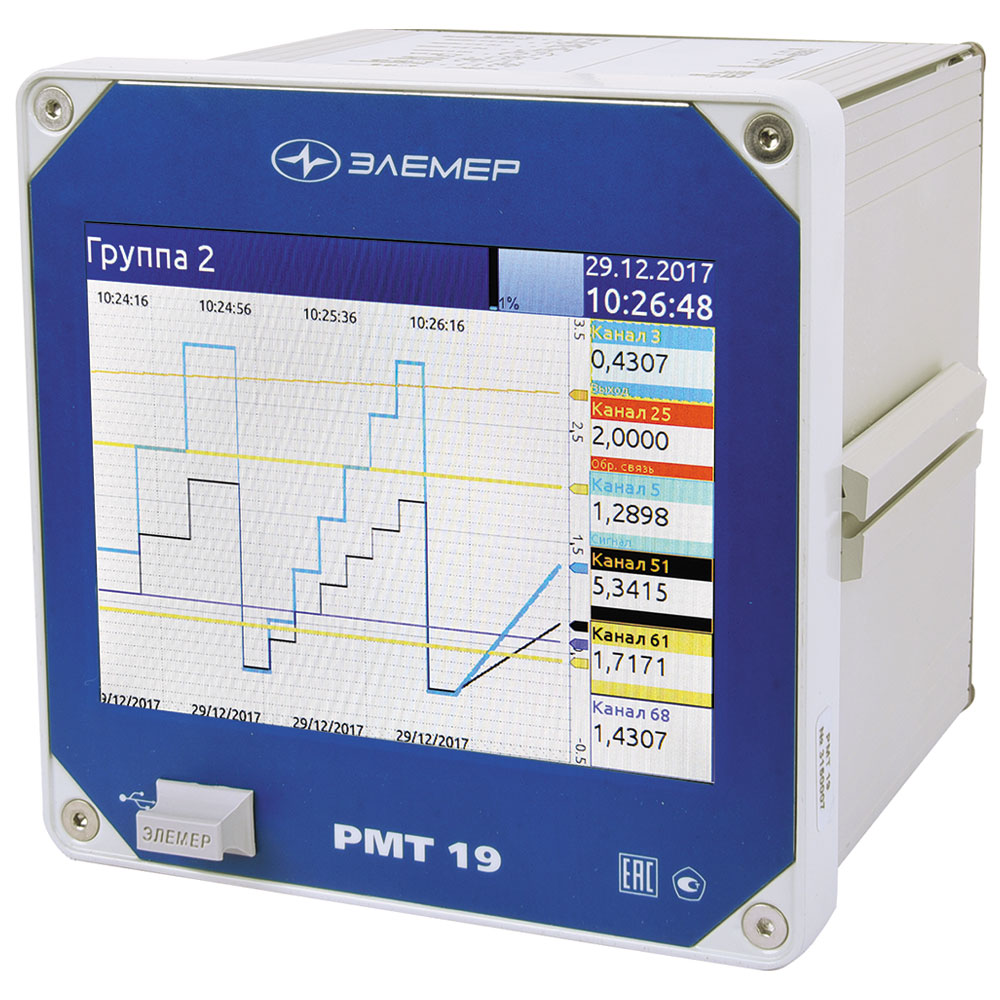

РМТ 19 ЭЛЕМЕР | «Техноавтоматика»

Технические характеристики

Основные характеристики

Сенсорный экран — 5,7 дюйма;
Вырез в щите — 138 × 138 мм;
Операционная система — Linux;
Количество универсальных входных каналов с гальванической развязкой и встроенным источником питания датчиков =24 В — до 8;
Количество универсальных входных каналов с гальванической развязкой без встроенного источника питания — до 32;
Количество дискретных входов — до 60;
Количество релейных выходов — до 16;
Количество токовых выходов — до 20;
Количество твердотельных реле — до 24;
Задание профилей регулирования — до 50;
Интерфейсы (протоколы) — 2 × RS-485 (Modbus RTU Master/Slave), Ethernet (Modbus TCP), USB;
Подключение внешних устройств по интерфейсу RS-485 (Modbus RTU) в режиме Master;
Встроенный WEB-сервер;
Основная приведенная погрешность — от ±0,1%;
Исполнения — общепромышленное, взрывозащищенное Ex ([Ex ia Ga] IIC X);
Межповерочный интервал — до 4 лет;
Гарантийный срок — 24 месяца (с момента ввода в эксплуатацию) или 36 месяцев (с момента отгрузки), расширенный гарантийный срок — по согласованию*.

* — возможность предоставления расширенных гарантийных обязательств рассматривается в индивидуальном порядке по согласованию с высшим руководством НПП «ЭЛЕМЕР».

Функциональные возможности

Математические функции

Арифметические и тригонометрические функции (сложение, вычитание, умножение, деление, возведение в степень, sin, cos, tg, ctg и т.д.), логические зависимости (сравнение с постоянным значением, сравнение измеренных значений и т.д.)

Регулирование технологических процессов

Управление технологическими процессами осуществляется с помощью релейных или токовых выходов. РМТ 19 может осуществлять регулирование по ПИ-, ПД-, ПИД-закону или по заданному профилю, когда уставки регулирования меняются в соответствии с алгоритмом пользователя и с привязкой к реальному времени. Команды управления исполнительными устройствами формируются в виде дискретных или токовых сигналов.

Регистрация данных

РМТ 19 может осуществлять запись данных со скоростью до 10 измерений в секунду. Архивируемые каналы могут являться как физическими входами, так и функциями других каналов. Встроенной памяти прибора (3 ГБ) достаточно для непрерывной регистрации значений 24 логических каналов с частотой 1 Гц в течение 2 месяцев. Кроме того, РМТ 19 предоставляет возможность задания индивидуальной скорости регистрации, которая рассчитывается в зависимости от условий, заданных пользователем.

Накопленные архивные данные можно просмотреть на экране РМТ 19 или на ПК с помощью внешнего программного обеспечения.

Интерфейсы

К разъему интерфейса USB пользователь может подключать мышь, клавиатуру и USB Flash-карту для скачивания архивов.

Интерфейс RS-485 позволяет встраивать РМТ 19 в современные АСУТП, подключать РМТ 19 к ПК и контроллерам, а также считывать данные с любого устройства, которое поддерживает передачу данных по протоколу Modbus RTU. РМТ 19 имеет 2 интерфейса RS-485 (Modbus RTU). Прибор может одновременно работать в режиме «Master» с внешними устройствами и передавать данные в системы верхнего уровня в режиме «Slave».

В приборе реализована возможность удаленного доступа с ПК и дистанционного управления регистратором.

Ethernet и Веб-сервер

Ethernet, встроенный веб-сервер, а также протокол TCP/IP предоставляют дополнительные возможности передачи данных и их визуализации. Пользователь может самостоятельно настроить передачу данных для визуализации их на любом компьютере, подключенном к сети Интернет. Если визуализация процесса не требуется, возможности РМТ 19 могут быть использованы для построения сетей сбора данных.
