Электроконтактные манометры На микровыключателях в нержавеющем корпусе

Описание

Характеристики

Документация

Сертификаты и разрешения
Электроконтактные манометры На микровыключателях в нержавеющем корпусе

Предназначены для замыкания и размыкания электрических цепей при достижении заданного предела давления;

обеспечивают визуальную индикацию контролируемого давления

Запросить цену
Сроки доставки  Сроки поставки: 10-12 недель4-8 недель

Технические характеристики

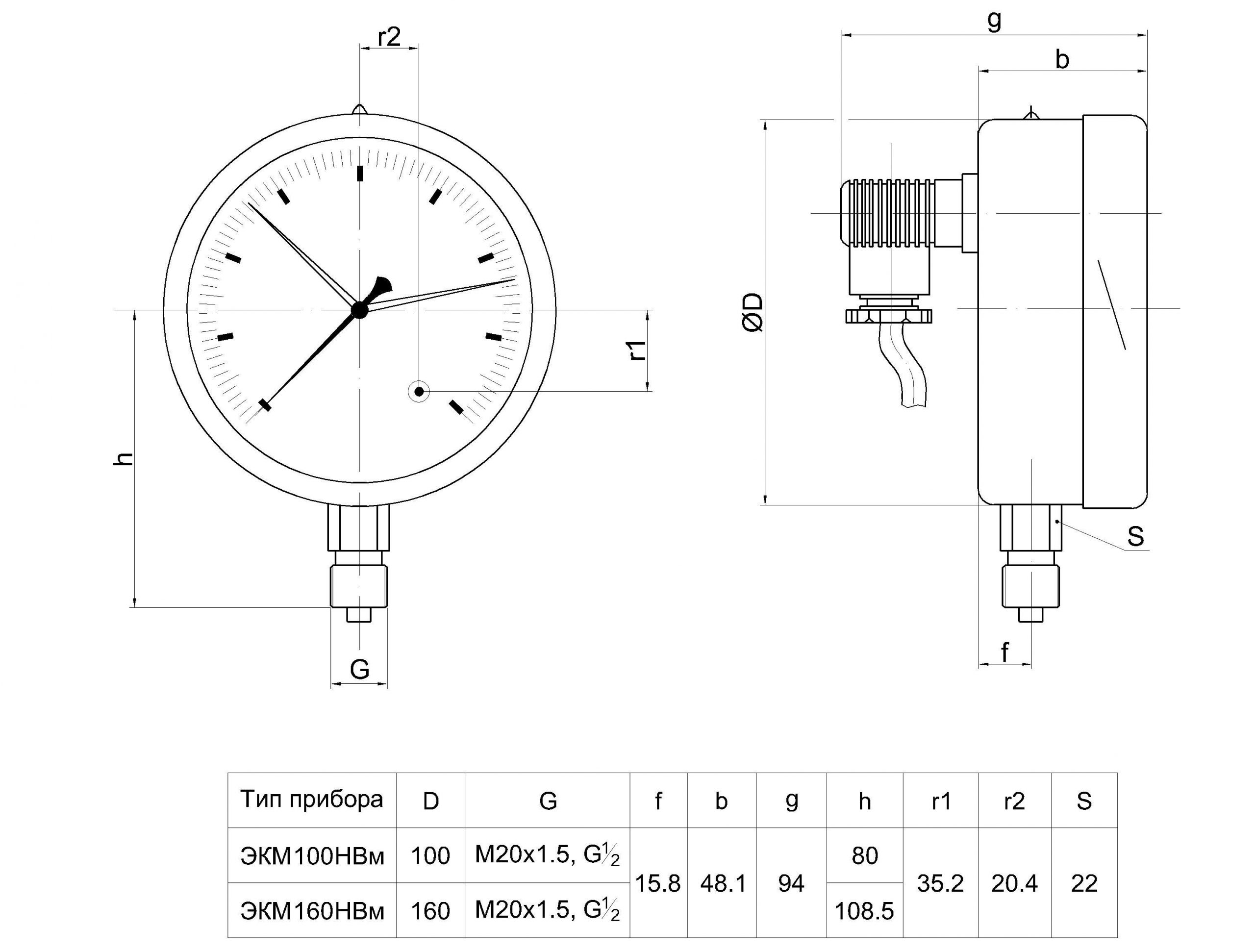

Диаметр корпуса,мм 100, 160

Класс точности 1,5 /2,5 (для давлений 10/ 16/ 25/ 40/ 60 МПа)

Вариация срабатывания 2,5

Диапазон измерения, МПа

Ø 100мм:
• ЭКМ — от 0 до 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4
• ЭКМВ — от -0,1 до 0,3/ 0,5/ 0,9/ 1,5/ 2,4

Ø 160мм:
• ЭКМ — от 0 до 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 10/ 16/ 25/ 40/ 60
• ЭКМВ — от -0,1 до 0,3/ 0,5/ 0,9/ 1,5/ 2,4

по заказу: кгс/см2, бар

Рабочие нагрузки

постоянная нагрузка: 3/4 шкалы
переменная нагрузка: 2/3 шкалы
кратковременная нагрузка: 110% шкалы

Исполнение корпус-штуцер радиальное

Штуцер латунь,
М20х1,5 (по умолчанию), G1/2 — SW22 — □22

Электрическая схема I, II, III, IV, V (по умолчанию), VI по ГОСТ 2405-88

Измерительный элемент

медный сплав,
< 6,0 МПа — пружина Бурдона
> 6,0 МПа — многовитковая пружина

Механизм латунь

Циферблат алюминиевый сплав, белый, шкала чёрная

Корпус сталь нержавеющая

Стекло техническое

Обечайка сталь нержавеющая, байонет (резьба)

Степень защиты IP54

Климатическое исполнение УХЛ1 по ГОСТ 15150-69

Температура окружающей среды -50… +60 °С

Температура измеряемой среды до +60 °С

Виброзащищённость группа L3 по ГОСТ Р 52931-2008

Средний срок службы 10 лет

Масса, кг

Ø 100 — 0,61
Ø 160 — 1,15

Опции

• заводской номер
• пломбировка корпуса
• технологическая черта
• внутренний демпфер
