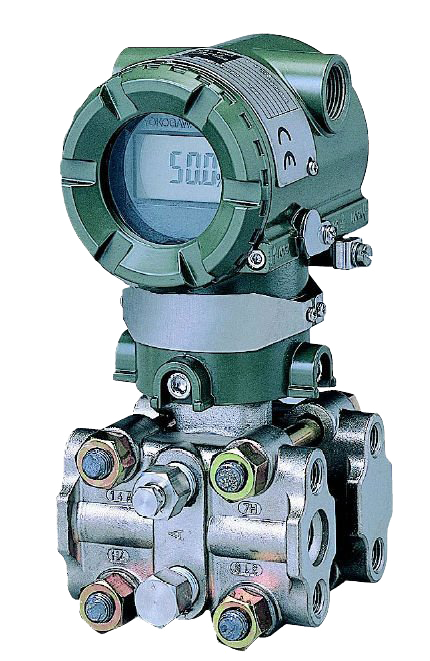

Высокоэффективный многопараметрический датчик EJX910A содержит монокристаллический кремниевый резонансный чувствительный элемент и может быть использован для измерения расхода жидкости, газа или пара. Его выходной сигнал 4-20 мА постоянного тока соответствует величине измеренного дифференциального, статического давления рабочей температуры или величине динамически рассчитанного и полностью скомпенсированного массового расхода.
Запросить цену
![]() На Ваши вопросы ответит инженер-консультант Данил Артемьев d.artemiev@tehnonn.ru 8 (800) 551-07-66 доб. 316 |
Основные свойства:
-Погрешность в 1,0% массового расхода в диапазоне расхода 1:10,
-Одновременный сдвоенный выход токового (4-20 мА) и импульсных сигналов,
-Быстрый отклик
-Выход состояния для сигнализации по верхнему/нижнему пределу.
С помощью программного пакета EJXMVTool™ пользователь способен сконфигурировать массовый расход и получить точные измерения с полной компенсацией плотности в реальном времени.
EJX910A Многопараметрический датчик |
|||||
Капсула L |
Капсула M |
Капсула H |
|||
Диапазон | Дифференциальное давление |
-10 до 10 |
-100 до 100 |
-500 до 500 |
|
Статическое давление | Абсолютное |
0 до 16 MPa абс |
0 до 25 MPa абс |
||
Избыточное |
-0.1 до 16 MPa |
-0.1 до 25 MPa |
|||
Внешняя температура |
-200 до 800 deg C |
||||
Шкала | Дифференциальное давление |
0.1 до 10 kPa |
0.5 до 100 kPa |
2.5 до 500 kPa |
|
Статическое давление | Абсолютное/ Избыточное |
1 до 16 MPa |
1 до 25 MPa |
||
Внешняя температура | От 10 до 1050 deg C | ||||
Погрешность | Массовый расход | ±1.0% | |||
Дифференциальное давление | ±0.04% | ||||
Статическое давление | ±0.1% | ||||
Внешняя температура | ±0.5 deg C | ||||
Условия измерения расхода | Первичный элемент | Диафрагмы | ISO 5167-1:1991, ISO 5167-2:2003, ASME MFC-3M-1989 |
||
Форсунки | ISO 5167-1:1991, ISO 5167-3:2003, ASME MFC-3M-1989 |
||||
Трубки Вентури | ISO 5167-1:1991, ISO 5167-4:2003, ASME MFC-3M-1989 |
||||
Компенсация плотности | Стандартные жидкости | DIPPR (База данных физических величин) | |||
Природный газ | AGA No. 8, ISO 12213 | ||||
Пар | IAPWS-IF97 Вода и пар, 1997 | ||||
Ручной режим | Данные по расходу вводятся вручную | ||||
Исполнение | IP67 | ||||
Сертификаты | -искробезопасное: (EExiaIICT5)-взрывонепроницаемое: (EExdIIСТ4, Т5, Т6) | ||||
Выход | [HART protocol type] Dual output of 4 to 20 mA with pulse signals [FOUNDATION Fieldbus™ type] FOUNDATION fieldbus™,2-wire system with digital communication |
||||
Рабочая температура | -51 deg C (без индикатора) -30 to 80 deg C (с индикатором) |
||||
Температура процесса | -40 to 120 0 C | ||||
Максимальное рабочее давление |
16 MPa |
25 MPa |
|||
Монтаж | На 2-х дюймовой трубе | ||||
Материал частей контактирующих со средой | Капсула | 316L SST (Материал диафрагмы Hastelloy C-276) | |||
Поверхности фланцев | ASTM CF-8M | ||||
Материал усилителя | Алюминиевый сплав | ||||
Программный пакет для конфигурирования | EJXMVTool™ EJX-MV Configuration DTM (FSA120) |
