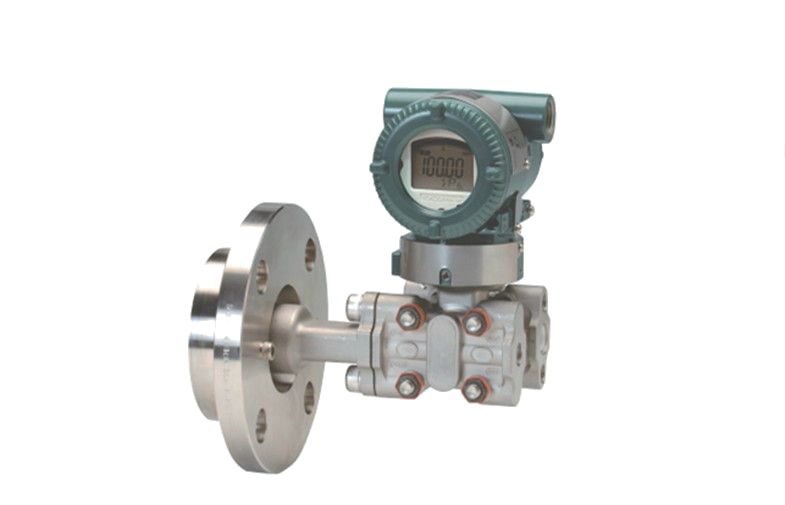

Датчик перепада давления, монтируемый на фланце EJX210A

Датчик перепада давления EJX210A, монтируемый на фланце – предназначен для измерения уровня в открытых и закрытых резервуарах гидростатическим методом. Фланцы могут быть как с плоским типом мембраны размером 3” 2” 1,5”, так и с выступающим типом мембраны с длиной выступающей части 50, 100, 150 мм относительно поверхности фланца, размер фланца 1,5”, 2”, 3”, 4”.

Запросить цену

Сроки поставки: 10-12 недель8-10 недель

На Ваши вопросы ответит инженер-консультант

Данил Артемьев

d.artemiev@tehnonn.ru 8 (800) 551-07-66 доб. 316

Технические характеристики

Погрешность измерений ± 0,075% шкалы
Пределы измерения

Капсула	Диапазон измерения, кПа	Диапазон перенастройки шкалы, кПа
M	-100…100	0-1…0-100
H	-500…500	0-5…0-500

Допускается полное смещение нуля вниз (подавление нуля) или вверх (поднятие нуля) в пределах диапазона измерения капсулы.

Максимальное рабочее давление : От 2,7 кПа абсолютного давления до номинального размера фланца
Измерение рабочего давления
- абсолютное давление, избыточное давление
- диапазон измерения – от 0 до МРД
- погрешность измерений: ± 0,2% шкалы
Выходной сигнал
- 4…20 мА с функцией цифровой связи по BRAIN или HART протоколу, Foundation Fieldbus.
- Реле сигнализации (опционально)
- Выходной сигнал программно может быть задан линейным, v или произвольно сегментно линеризован.

Температура процесса -40…120 °С
Температура окружающей среды
- -51 °С (без индикатора)
- -30…80 °С (с индикатором)
Питание 10,5…42 В постоянного тока
Материал, контактирующий со средой : мембрана – SUS 316L, Hastelloy C-276 или тантал.
Конструктивное исполнение
- стандартное: IP67
- искробезопасное: (EExiaIICT5)
- взрывонепроницаемое: (EExdIIСТ4, Т5, Т6)
Сертификат надежности для систем ПАЗ(RWTUV Systems GmbH) Стандартно: — SIL2, (при использовании 2-х датчиков – SIL3)
Внесен в ГОСРЕЕСТР
Межпроверочный интервал — 5 лет.
