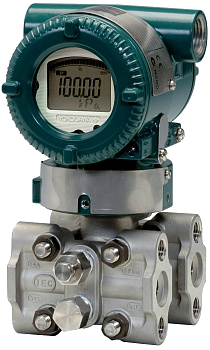

Датчик перепада давления EJX110A

Описание

Характеристики

Документация

Сертификаты и разрешения

Датчик перепада давления EJX 110 A — базовая модель семейства датчиков высокой технологии DPharpEJX , предназначен для измерения расхода (при диафрагменном методе измерения), а также для измерения уровня и плотности гидростатическим методом. Благодаря функции измерения рабочего давления одновременно может работать также как сигнализатор давления. Применим для приложений, требующих высокого быстродействия.

Запросить цену

Сроки поставки: 10-12 недель8-10 недель

На Ваши вопросы ответит инженер-консультант

Данил Артемьев

d.artemiev@tehnonn.ru 8 (800) 551-07-66 доб. 316

Технические характеристики

Основные характеристики датчика давления EJX 110A

Погрешность измерений ± 0,04% шкалы
Стабильность измерений ± 0,1% от ВПИ (Верхний предел измерений) в течение 10 лет
Пределы измерения

Капсула	Диапазон измерения, кПа	Диапазон перестройки шкалы, кПа
L	-10…10 кПа	0-0,1…0-10 кПа
M	-100…100	0-0,5…0-100
H	-500…500	0-2,5…0-500
V	-0,5…14МПа	0-0,07…0-14МПа

Допускается полное смещение нуля вниз(подавление нуля) или вверх (поднятие нуля) в пределах диапазона измерения капсулы.

Максимальное рабочее давление
- капсула L: 16 МПа
- капсула M,H: 25 МПа

Выходной сигнал
- 4…20 мА с функцией цифровой связи по BRAIN или HART протоколу, Foundation Fieldbus.
- Реле сигнализации (опционально)
- Выходной сигнал программно может быть задан линейным, v или произвольно сегментно линеризован.
Время отклика 90 мсек
Температура процесса -40…120 °C
Температура окружающей среды
- -51…85 °С (без индикатора)
- -30…80 °С (с индикатором)
Питание 10,5…42 В постоянного тока
Материал, контактирующий со средой
- стандартно: мембрана — Hastelloy C-276
- остальное — нержавеющая сталь 316L SST
Конструктивное исполнение
- стандартное: IP67
- искробезопасное: (EExiaIICT5)
- взрывонепроницаемое: (EExdII??4, ?5, ?6)
Сертификат надежности для систем ПАЗ(RWTUV Systems GmbH) Стандартно: — SIL2, (при использовании 2-х датчиков — SIL3)
Внесен в ГОСРЕЕСТР
Межпроверочный интервал — 5 лет.
