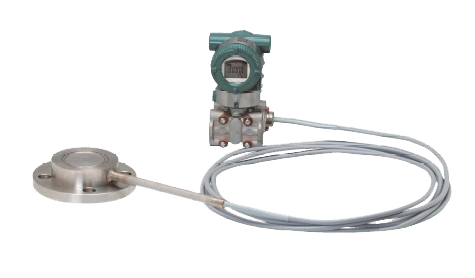

Датчик избыточного давления с разделительной мембраной EJX438A
|
Конструктивной особенностью датчика избыточного давления с разделительной мембраной EJX438A являются вынесенные разделительные мембраны, передающие датчику давление по капиллярным трубкам, заполненным силиконовым маслом или другим заполнителем. Длина капиллярных трубок может быть от 1 до 10 м. Данная модель рекомендуется для измерения перепада давления в случае, если среда не должна контактировать с датчиком (кристаллизующиеся, высоко- или низкотемпературные, агрессивные среды и др.). Фланцы могут быть как с плоским типом мембраны размером 1,5”, 2”, 3”, так и с выступающим типом мембраны с длиной выступающей части 50, 100, 150 мм относительно поверхности фланца, размер фланца 3”, 4”.
Запросить цену
Сроки поставки: 10-12 недель8-10 недель
На Ваши вопросы ответит инженер-консультант Данил Артемьев d.artemiev@tehnonn.ru 8 (800) 551-07-66 доб. 316 |
Технические характеристики
- Погрешность измерений ± 0,15% шкалы от шкалы
- Пределы измерения
|
Капсула |
Диапазон измерения, кПа |
Диапазон перенастройки |
|
A |
-0,1…3,5 |
0-0,035…0-3,5 |
|
B |
-0,1…7 |
0-0,16…0-7 |
Допускается полное смещение нуля вниз (подавление нуля) или вверх (поднятие нуля) в пределах диапазона измерения капсулы.
- Максимальное рабочее давление : От 2,7 кПа абсолютного давления до номинального размера фланца.
- Выходной сигнал
- 4…20 мА с функцией цифровой связи по BRAIN или HART протоколу, Foundation Fieldbus.
- Реле сигнализации (опционально)
- Выходной сигнал программно может быть задан линейным, v или произвольно сегментно линеризован.
- Температура процесса/окружающей среды
|
Заполнитель (масло) |
Плотность г/см2 |
T °C процесса |
T °C окружающей среды |
|
Силиконовое |
1,07 |
-10…250 |
-10…60 |
|
Силиконовое |
0,94 |
-30…180 |
-15…60 |
|
Силиконовое |
1,09 |
10…310 |
10…60 |
|
Фтористое |
1,09-1,92 |
-20…120 |
-10…60 |
|
Этиленгликоль |
1,09 |
-50…100 |
-40…60 |
- Питание 10,5…42 В постоянного тока
- Материал, контактирующий со средой : мембрана – SUS 316L, Hastelloy C-276, титан или тантал.
- Конструктивное исполнение
- стандартное: IP67
- искробезопасное: (EExiaIICT5)
- взрывонепроницаемое: (EExdIIСТ4, Т5, Т6)
- Сертификат надежности для систем ПАЗ(RWTUV Systems GmbH) Стандартно: — SIL2, (при использовании 2-х датчиков – SIL3)
- Внесен в ГОСРЕЕСТР
- Межпроверочный интервал — 5 лет.
