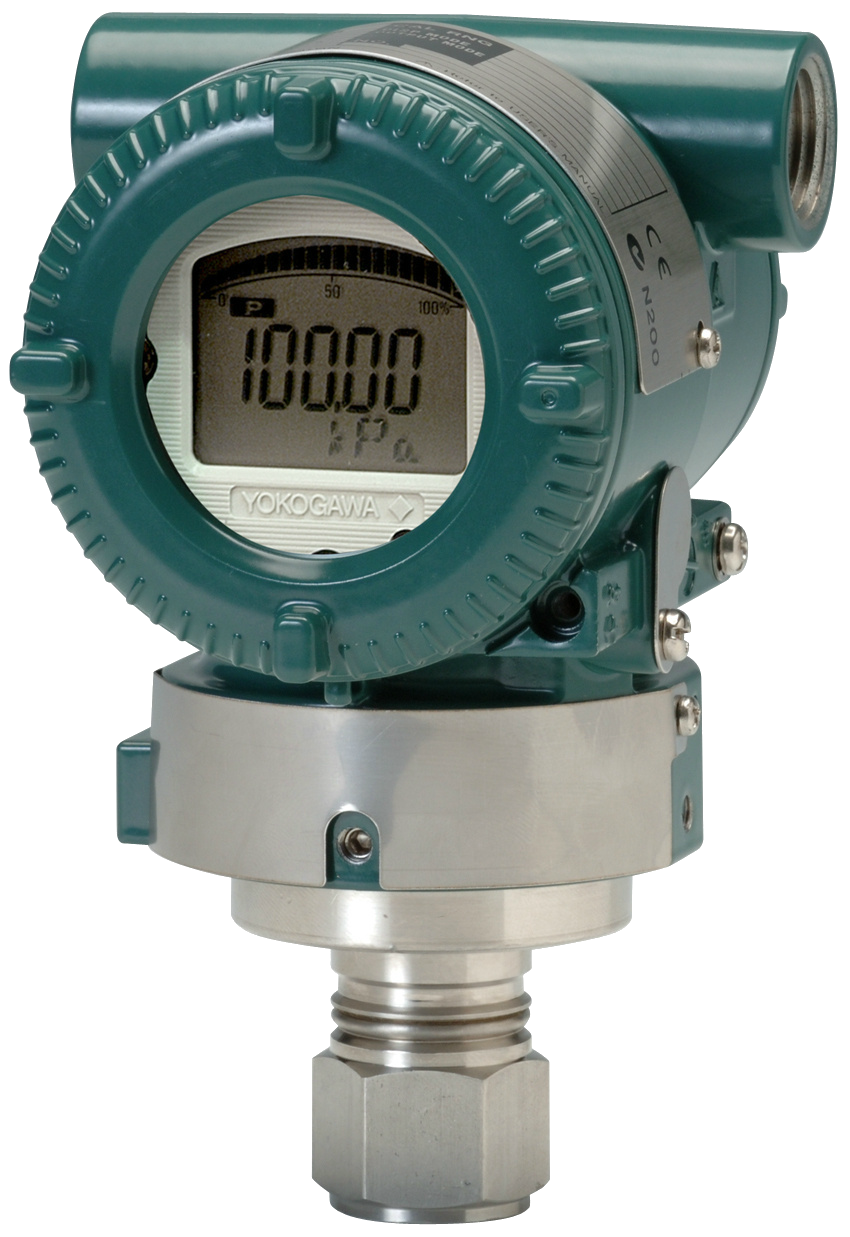

Датчик абсолютного давления ввертного монтажа EJX510A

Описание

Характеристики

Документация

Технические характеристики

Погрешность измерений ± 0,1% шкалы
Пределы измерения

Капсула	Диапазон измерения, MПа	Диапазон перенастройки шкалы, MПа
A	0…200 кПа	0-8…0-200 кПа
B	0…2	0-0,04…0-2
C	0…10	0-0,2…0-10
D	0…50	0-1…0-50

Допускается полное смещение нуля вниз (подавление нуля) или вверх (поднятие нуля) в пределах диапазона измерения капсулы.

Максимальное рабочее давление
- капсула A: 200 кПа
- капсула B: 2 МПа
- капсула C: 10 МПа
- капсула D: 50 МПа
Выходной сигнал
- 4…20 мА с функцией цифровой связи по BRAIN или HART протоколу, Foundation Fieldbus.
- Реле сигнализации (опционально)
- Выходной сигнал программно может быть задан линейным, v или произвольно сегментно линеризован.
Время отклика 90 мсек
Температура процесса -40…120 °С
Температура окружающей среды
- -51 °С (без индикатора)
- -30…80 °С (с индикатором)
Питание 10,5…42 В постоянного тока
Материал, контактирующий со средой
- стандартно: мембрана – Hastelloy C-276
- остальное – нержавеющая сталь 316L SST
Конструктивное исполнение
- стандартное: IP67
- искробезопасное: (EExiaIICT5)
- взрывонепроницаемое: (EExdIIСТ4, Т5, Т6)
Сертификат надежности для систем ПАЗ(RWTUV Systems GmbH) Стандартно: — SIL2, (при использовании 2-х датчиков – SIL3)
Внесен в ГОСРЕЕСТР
Межпроверочный интервал — 5 лет.
