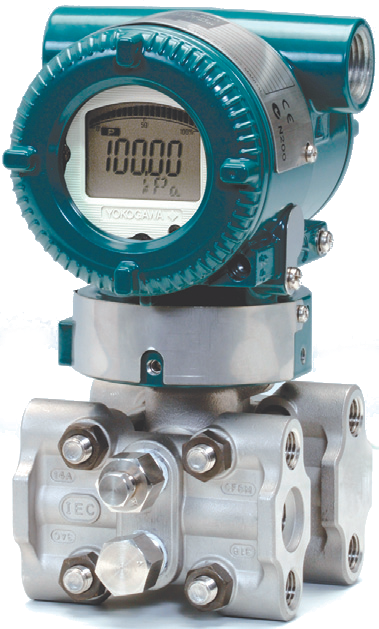

Датчик абсолютного давления EJX310A

Описание

Характеристики

Документация

Сертификаты и разрешения

Датчик абсолютного давления EJX310A относится к последнему поколению преобразователей давления серии DPharpEJX, использующих в качестве чувствительного элемента кремниевый резонатор – собственную уникальную разработку фирмы Иокогава. Датчик давления EJX310A – предназначен для измерения абсолютного давления различных сред: жидкости, газа и пара.

Запросить цену

Сроки поставки: 10-12 недель8-10 недель

На Ваши вопросы ответит инженер-консультант

Данил Артемьев

d.artemiev@tehnonn.ru 8 (800) 551-07-66 доб. 316

Технические характеристики

Погрешность измерений ± 0,04% от шкалы
Пределы измерения

Капсула	Диапазон измерения, MПа	Диапазон перенастройки шкалы, МПа
М	0…130 кПа	0-1,3…0-130
A	0…3,5	0-0,0175…0-3,5
B	0…16	0-0,08…0-16

Допускается полное смещение нуля вниз (подавление нуля) или вверх (поднятие нуля) в пределах диапазона измерения капсулы.

Максимальное рабочее давление
- капсула M: 130 кПа
- капсула A: 3,5 МПа
- капсула B: 16 МПа
Выходной сигнал
- 4…20 мА с функцией цифровой связи по BRAIN или HART протоколу, Foundation Fieldbus.
- Реле сигнализации (опционально)
- Выходной сигнал программно может быть задан линейным, v или произвольно сегментно линеризован.
Время отклика 95 мсек
Температура процесса -40…120 °С
Температура окружающей среды
- -51 °С (без индикатора)
- -30…80 °С (с индикатором)
Питание 10,5…42 В постоянного тока
Материал, контактирующий со средой
- стандартно: мембрана – Hastelloy C-276
- остальное – нержавеющая сталь 316L SST
Конструктивное исполнение
- стандартное: IP67
- искробезопасное: (EExiaIICT5)
- взрывонепроницаемое: (EExdIIСТ4, Т5, Т6)
Сертификат надежности для систем ПАЗ(RWTUV Systems GmbH) Стандартно: — SIL2, (при использовании 2-х датчиков – SIL3)
Внесен в ГОСРЕЕСТР
Межпроверочный интервал — 5 лет.
