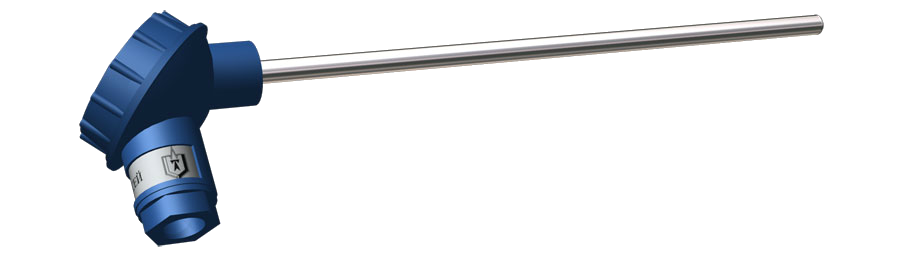

Предназначены для измерения температуры жидких и газообразных химически неагрессивных Для обеспечения гарантированного контакта датчика с гильзой рекомендуем устанавливать датчики модификаций ТСМТ(ТСПТ) 102, без монтажных элементов, с использованием штуцера монтажного ЮНКЖ 038 или штуцера передвижного ЮНКЖ 031. Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X или 1ExdIICT6 по ГОСТ 30852.10-2002.
Запросить цену
|
Технические характеристики термопреобразователей сопротивления:
тип ТС | номинальная статическая характеристика (НСХ) | класс допуска | диапазон рабочих температур, °С |
ТСМТ | 50М, 100М | А | от -50 до 120 |
В | от -50 до 150 | ||
С | от -50 до 180 | ||
ТСПТ | 50 П , 100 П , Pt100, Pt500 | А | от -50 до 450 |
В | от -50 до 600 | ||
50П, 100П | А | от -50 до 600* | |
В | от -50 до 750* | ||
Pt 100 | В | от -50 до 850* |
* – изготавливаются по специальному заказу. Диапазон рабочих температур указывать в явном виде.
диапазон условных давлений, МПа:
показатель тепловой инерции не превышает
Примечание: по специальному заказу возможно изготовление малоинерционных ТС с показателем тепловой инерции менее 10 сек. Диаметр рабочей части 4-5 мм, монтажная длина до 250 мм.
материал защитного чехла
максимальная температура на клеммной головке
Схема соединения |
2-х проводная 3-х проводная 4-х проводная |
Класс допуска B,C
Класс допуска АА,А,В,С |
Вибростойкость ГОСТ P 52931 |
группа V3 |
|
Номинальное (условное) давление |
6.3 МПа 1,0 МПа при комплектовании штуцером ЮНКЖ 031 6,3 МПа при комплектовании штуцером ЮНКЖ 041 |
Модификации 101,101Н,101К,103 Модификации 102,102Н,102К |
Сейсмостойкость MSK-64 | 9 баллов при уровне установки над нулевой отметкой до 70 м | |
Климатическое исполнение ГОСТ 15150 |
УХЛ2. Температура окружающей среды:
|
-60…+120°С для изделий общего назначения -60..++85°С для исполнения Ex с аналоговым сигналом -55…+85°С для изделий с унифицированным выходным сигналом |
Проверка |
-ГОСТ 8.338-2001-для датчиков с монтажной длиной от 250 мм, без измерительных преобразователей; -МП РТ 2026-2013-для датчиков с установленными измерительными преобразователями |
ТИП ТС | Диаметр чехла, мм | Материал чехла | Модифи-кация | Группа условий эксплуатации | Класс допуска |
Температура применения, °С |
Интервал между поверками |
Средний срок службы |
ТСМТ |
10,8,6 10 |
С10 103 |
101,102 103 |
II |
А В,С |
-50…+120 -50…+200 |
2 года |
4 года |
ТСПТ | 10 | С13 |
101Н,102Н 101К,102К 101,102 103 |
I II III II I II III |
А,В,С АА В,С А,В,С В,С |
-50…+200 -50…+150 -50….+200 -196…+200 -50…+300 -50…+450 -50…+600 |
5 лет 2 года 1 год 2 года 5 лет 2 года 1 год |
10 лет 4 года 2 года 4 года 10 лет 4 года 2 года |
