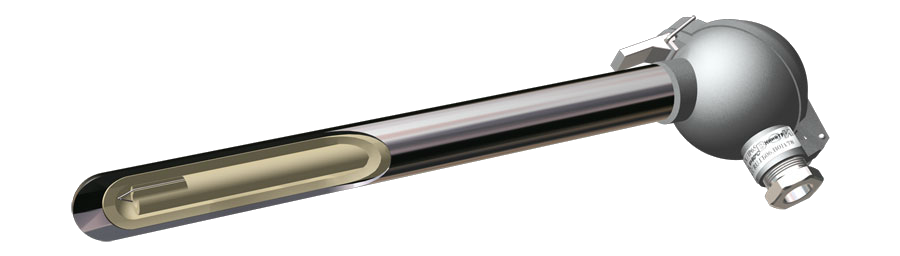

Термопреобразователи платиновые многозонные 21.06; тип ТППТ, ТПРТ

Термопреобразователи предназначены для измерения температуры высокотемпературных газообразных сред не разрушающих материал защитного чехла. При этом конструкция термопреобразователя позволяет проводить калибровку чувствительного элемента без демонтажа термопреобразователя с объекта.
Термопреобразователи модификации 21.06 изготовлены с использованием пятиканальной соломки из алюмооксидной керамики (К799).
Центральный канал диаметром 4 мм позволяет устанавливать в нем контрольную термопару. Четыре периферийных канала позволяют изготавливать ТП с одним или двумя чувствительными
элементами. Пятиканальная соломка установлена в керамический чехол.

Наружный чехол ТППТ(ТПРТ) 21.06 металлический, выполняется из жаростойкого сплава ХН45Ю или из сплава Kanthal АРМ диаметром (D) 20 мм и 27 мм соответственно. Сплав Kanthal АРМ имеет повышенную жаростойкость и рекомендуется к использованию в серосодержащих атмосферах и атмосферах с высоким углеродным потенциалом, так как обладает высокой устойчивостью к воздействию серы, серосодержащих соединений и к науглероживанию.
Внутренние чехлы обеих модификаций – из алюмооксидной керамики. Защитная арматура герметична.

Так как внутренние защитные чехлы выполнены из керамики, необходимо при установке и эксплуатации избегать ударов термопреобразователей. Разрушение керамического чехла приводит к быстрому разрушению термоэлектродов.
Для монтажа термопреобразователей на объекте используются передвижные штуцера ЮНКЖ 031,
ЮНКЖ 041 или фланцы монтажные передвижные ЮНКЖ 030.00.

Запросить цену

На Ваши вопросы ответит инженер-консультант

Данил Артемьев

d.artemiev@tehnonn.ru   8 (800) 551-07-66 доб. 316

Технические характеристики

  • класс допуска:
    1 и 2 для ТППТ;
    2 и 3 для ТПРТ
  • рабочий спай:
    один или два, изолирован от защитного чехла
  •  показатель тепловой инерции: не превышает
    180 с – для диаметра монтажной части 20 мм;
    для диаметра монтажной части 27 мм – не нормирован
  • Длина монтажной части L: 320, 400, 500, 630, 800, 1000, 1250, 1600 мм.





Тип ТП Конструктивная модификации Диаметр термо-электродов

Класс

допуска

Вид и кол-во рабочих спаев Материал защитного чехла Диаметр, D, мм Длина монтажной части, L, мм
модифи-кация типовой вариант min max

ТППТ

01.26

22.06

020,022

022

A,B,C

1, 2

И, И2



Т45

Тарм

Т45

Тарм



20

27

20

27



320

320

320

320



1600

1000

1600

1000



ТПРТ

21.06

22.06

020,022

022

A,B,C

 2,3

И, И2



Т45

Тарм

Т45

Тарм



20

27

20

27



320

320

320

320



1600

1000

1600

1000
