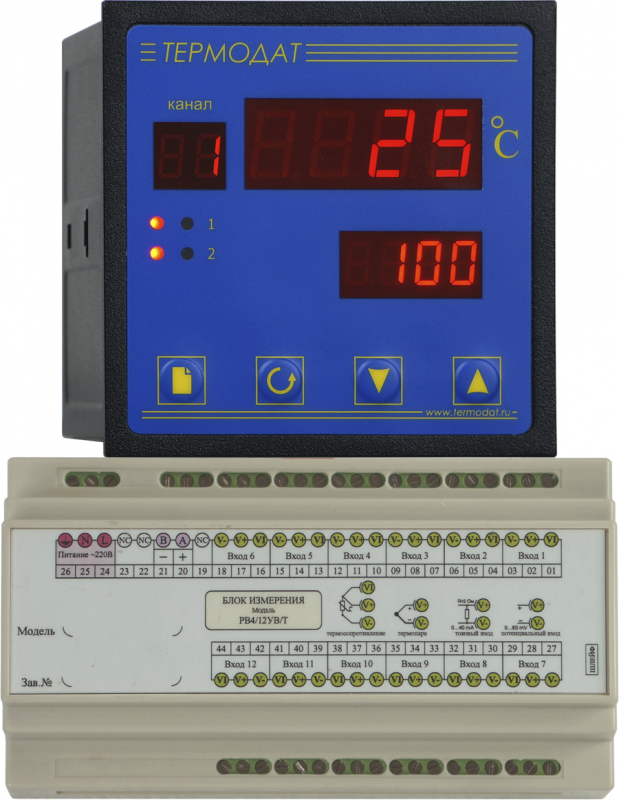

Термодат 22K5 (8-12 каналов)

Термодат-22К5 — многоканальный ПИД-регулятор температуры и аварийный сигнализатор со светодиодными индикаторами. Прибор имеет от 8 до 12 универсальных входов, предназначенных для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 4 кнопками внизу экрана.



Предназначен для:

  • Измерения температуры
  • ПИД-регулирования температуры
  • Аварийной сигнализации
Запросить цену

На Ваши вопросы ответит инженер-консультант

Юлия Щербакова

y.sherbakova@tehnonn.ru   8 (800) 551-07-66 доб. 311

Технические характеристики

  • 8 — 12 входных каналов
  • 8 — 12 основных выходов для управления нагревателем или охладителем
  • Выходы: реле, симисторные или транзисторные
  • Входы универсальные
  • 2 аварийных реле на блоке индикации и управления
  • Регулятор температуры
  • Яркие светодиодные индикаторы
  • 2 блока
  • Энергонезависимая память 4 Мбайта (дополнительная опция)
  • Интерфейс для связи с компьютером RS485
  • Гарантия 3 года



Краткие технические характеристики:

Входы Восемь или двенадцать;
Выходы Реле, транзисторные выходы, симисторные выходы;
Закон регулирования Двухпозиционный, ПИД;
Диапазон температур измерения От -270°С до 1372°С, (зависит от типа датчика);
Напряжение питания Номинальное ~ 220В, допустимое ~160…250В;
Потребляемая мощность Не более 20 Вт;
Корпус Металлический блок индикации и управления. Пластмассовый блок измерения и выходов с креплением на DIN-рейку;
Дисплей Светодиодный, 2 строки по 4 разряда, индикатор номера канала (14мм и 10мм); 4 индикатора аварийной сигнализации;
Габаритные размеры Блок индикации и управления: 96х96х82мм; Блок измерения: 107х92,5х59мм, 159х92,5х59мм или 340х140х92мм;
Масса Не более 2,5 кг;
Условия эксплуатации От +5ºС до +45ºС, влажность от 5 до 90%, без конденсации влаги;



Модели прибора:

22К5/2Р/485-РВ/8УВ/8Р
8 универсальных входов, 8 реле, 2 аварийных реле, интерфейс RS485

22К5/2Р/485-РВ/8УВ/8Т
8 универсальных входов, 8 транзисторных выходов, 2 аварийных реле, интерфейс RS485

22К5/2Р/485-РВ/8УВ/8С
8 универсальных входов, 8 симисторных выходов, 2 аварийных реле, интерфейс RS485

22К5/2Р/485-РВ/8УВ/8Р/8Р
8 универсальных входов, 16 реле, 2 аварийных реле, интерфейс RS485

22К5/2Р/485-РВ/8УВ/8Т/8Р
8 универсальных входов, 8 транзисторных выходов, 8 реле, 2 аварийных реле, интерфейс RS485

22К5/2Р/485-РВ/8УВ/8С/8Р
8 универсальных входов, 8 симисторных выходов, 8 реле, 2 аварийных реле, интерфейс RS485

22К5/2Р/485/4М-РВ/8УВ/8Р
8 универсальных входов, 8 реле, 2 аварийных реле, интерфейс RS485, архивная память

22К5/2Р/485/4М-РВ/8УВ/8Т
8 универсальных входов, 8 транзисторных выходов, 2 аварийных реле, интерфейс RS485, архивная память

22К5/2Р/485/4М-РВ/8УВ/8С
8 универсальных входов, 8 симисторных выходов, 2 аварийных реле, интерфейс RS485, архивная память

22К5/2Р/485/4М-РВ/8УВ/8Р/8Р
8 универсальных входов, 16 реле, 2 аварийных реле, интерфейс RS485, архивная память

22К5/2Р/485/4М-РВ/8УВ/8Т/8Р
8 универсальных входов, 8 транзисторных выходов, 8 реле, 2 аварийных реле, интерфейс RS485, архивная память

22К5/2Р/485/4М-РВ/8УВ/8С/8Р
8 универсальных входов, 8 симисторных выходов, 8 реле, 2 аварийных реле, интерфейс RS485, архивная память

22К5/2Р/485-РВ/12УВ/12Р
12 универсальных входов, 12 реле, 2 аварийных реле, интерфейс RS485

22К5/2Р/485-РВ/12УВ/12Т
12 универсальных входов, 12 транзисторных выходов, 2 аварийных реле, интерфейс RS485

22К5/2Р/485-РВ/12УВ/12С
12 универсальных входов, 12 симисторных выходов, 2 аварийных реле, интерфейс RS485

22К5/2Р/485-РВ/12УВ/12Р/12Р
12 универсальных входов, 24 реле, 2 аварийных реле, интерфейс RS485

22К5/2Р/485-РВ/12УВ/12Т/12Р
12 универсальных входов, 12 транзисторных выходов, 12 реле, 2 аварийных реле, интерфейс RS485

22К5/2Р/485-РВ/12УВ/12С/12Р
12 универсальных входов, 12 симисторных выходов, 12 реле, 2 аварийных реле, интерфейс RS485

22К5/2Р/485/4М-РВ/12УВ/12Р
12 универсальных входов, 12 реле, 2 аварийных реле, интерфейс RS485, архивная память

22К5/2Р/485/4М-РВ/12УВ/12Т
12 универсальных входов, 12 транзисторных выходов, 2 аварийных реле, интерфейс RS485, архивная память

22К5/2Р/485/4М-РВ/12УВ/12С
12 универсальных входов, 12 симисторных выходов, 2 аварийных реле, интерфейс RS485, архивная память

22К5/2Р/485/4М-РВ/12УВ/12Р/12Р
12 универсальных входов, 24 реле, 2 аварийных реле, интерфейс RS485, архивная память

22К5/2Р/485/4М-РВ/12УВ/12Т/12Р
12 универсальных входов, 12 транзисторных выходов, 12 реле, 2 аварийных реле, интерфейс RS485, архивная память

22К5/2Р/485/4М-РВ/12УВ/12С/12Р
12 универсальных входов, 12 симисторных выходов, 12 реле, 2 аварийных реле, интерфейс RS485, архивная память
