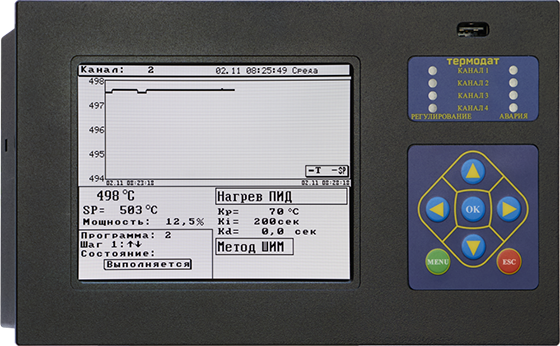

Термодат-18Е6 — одноканальный программный ПИД-регулятор температуры и электронный самописец с графическим 6″ дисплеем. Прибор оснащен USB-разъемом для снятия архивных данных на Flash-носитель. Возможные опции — Ethernet-разъем и Bluetooth-модуль. Прибор имеет универсальный вход, предназначенный для подключения термопар или термосопротивлений, а также датчиков с токовым выходом. Разрешение 1°С или 0,1°С задается пользователем. Может управлять как нагревателем, так и охладителем. Интуитивно понятное управление обеспечивается 7 кнопками справа от экрана.

ПИД-регулятор Термодат 18Е6 предназначен для:

Замены устаревших самописцев
Регулирования температуры по заданной программе
Аварийной сигнализации

Запросить цену

Сроки поставки: 10-12 недель2-4 недели

На Ваши вопросы ответит инженер-консультант

Данил Артемьев

d.artemiev@tehnonn.ru 8 (800) 551-07-66 доб. 316

Технические характеристики

Приборы серии Термодат-18 имеют большой графический жидкокристаллический дисплей. На дисплее отображается график температуры, измеренное значение температуры и уставка.

ПИД-регулятор
Регулирование по программе
Электронный самописец
Большой графический дисплей 6 дюймов
ПИД-закон регулирования, автоматическая настройка коэффициентов
Универсальный вход
Логический (цифровой) вход
Выходы: релейный, симисторный, транзисторный, аналоговый
Аварийная сигнализация
Прочный металлический корпус, размер 230х135х68мм
Гарантия 3 года

Краткие технические характеристики:

Входы	Один универсальный вход, один дискретный вход;
Выходы	Реле, транзисторный выход, релейно-симисторный выход;
Считывание архива	USB-разъем;
Возможные опции	Ethernet-разъем, Bluetooth-модуль;
Закон регулирования	ПИД, Двухпозиционный, трехпозиционный, регулирование по программе;
Диапазон температур измерения	От -270°С до 2500°С, (зависит от типа датчика);
Напряжение питания	Номинальное ~ 220В, допустимое ~160…250В;
Потребляемая мощность	Не более 15 Вт;
Корпус	Металлический, для щитового монтажа;
Дисплей	Графический жидкокристаллический экран 120х92 мм, разрешение 320х240 точек;
Дополнительные индикаторы	Восемь светодиодных индикаторов режима работы;
Габаритные размеры	230х138мм. глубина 95мм;
Масса	Не более 2 кг;
Условия эксплуатации	От -10ºС до +45ºС, влажность от 5 до 80%, без конденсации влаги;

Модели прибора:

18Е6/1УВ/1В/1Т/1РС/3Р/1А/485/4Gb
1 универсальный вход, 1 дискретный вход, 1 транзисторный выход, 1 релейно-симисторный выход, 3 реле, 1 аналоговый выход, интерфейс RS485, архивная память 4 Гб

18Е6/1УВ/1В/1Т/1РС/3Р/1А/485/4Gb/F
1 универсальный вход, 1 дискретный вход, 1 транзисторный выход, 1 релейно-симисторный выход, 3 реле, 1 аналоговый выход, интерфейс RS485, архивная память 4 Гб, USB-разъем

18Е6/1УВ/1В/1Т/1РС/3Р/1А/485/4Gb/F/Eth
1 универсальный вход, 1 дискретный вход, 1 транзисторный выход, 1 релейно-симисторный выход, 3 реле, 1 аналоговый выход, интерфейс RS485, архивная память 4 Гб, USB-разъем, Ethernet-разъем

18Е6/1УВ/1В/1Т/1РС/3Р/1А/485/4Gb/F/Eth/Bt
1 универсальный вход, 1 дискретный вход, 1 транзисторный выход, 1 релейно-симисторный выход, 3 реле, 1 аналоговый выход, интерфейс RS485, архивная память 4 Гб, USB-разъем, Ethernet-разъем, Bluetooth-модуль
