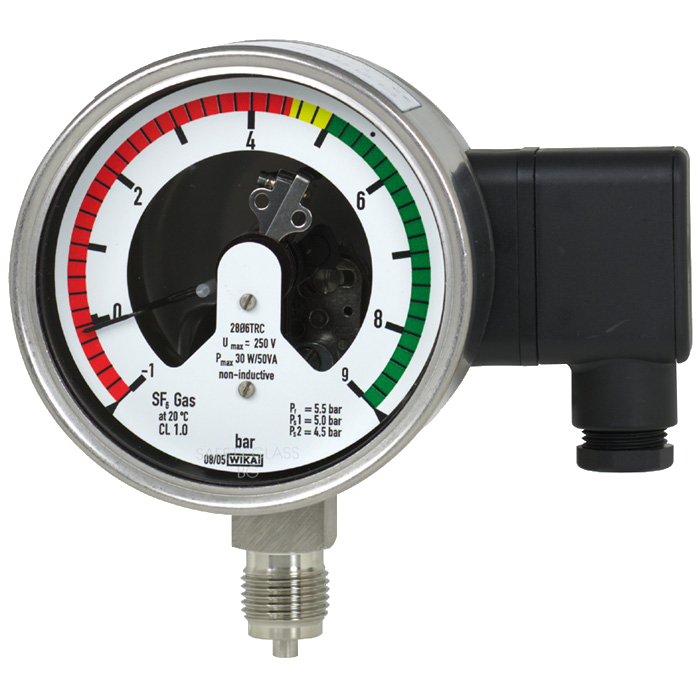

Монитор плотности элегаза GDM-100
|
Применение Мониторинг плотности элегаза SF6 в закрытых резервуарах Для наружной установки Особенности Модифицированный манометр с трубкой Бурдона и корпусом с газовым заполнением Контактирующие с процессом и окружающей средой детали из нержавеющей стали Индикатор плотности с сигнальными контактами Прибор со встроенной температурной компенсацией, имеет герметичный корпус, следовательно, отсутствует влияние температурных изменений, колебаний атмосферного давления и высоты над уровнем моря Серийный номер
Запросить цену
Сроки поставки: 10-12 недель10-14 недель
На Ваши вопросы ответит инженер-консультант Юлия Щербакова y.sherbakova@tehnonn.ru 8 (800) 551-07-66 доб. 311 |
Технические характеристики
Описание
Номинальный размер, мм
100
Точность (относительно предельного значения шкалы)
± 1 % при температуре окружающей среды +20 °C,
± 2.5 % при температуре окружающей среды -20 … +60 °C и при давлении калибровки, соответствующем референсной изохоре (диаграмма состояния газа KALI-Chemie AG , Hannover, разработанная проф. Дорингом в 1979г.)
Диапазоны шкал
Все стандартные диапазоны, включая +/- диапазоны в интервале шкалы от минимум 1,6 бар и максимум 25 бар (давление газа SF6 при +20 °C)
Давление калибровки PE
В соответствии с заказом
Допустимая температура
Температура окружающей среды: -20 … +60 °C (в газовой фазе)
Температура хранения: -50 … +60 °C
Сигнальные контакты / Нагрузочная способность контактов
Максимально до трех контактов с магнитным поджатием, с функцией замыкания или размыкания, с гальванической изоляцией, точки сигнализации фиксированы сваркой для надежности, настройке не подлежат.
Нагрузочная способность контактов:30 Вт / 50 ВA, макс. ток 1 A
Материал контактов: 80 % Ag / 20 % Ni, с позолотой
Точность сигнализации в температурном диапазоне -20 … +60 °C
Если точка сигнализации равна давлению калибровки: точность пропорциональна диапазону шкалы
Если точка сигнализации не равна давлению калибровки : точность пропорциональна диапазону шкалы плюс отклонение от калибровочной изохоры
Высоковольтный тест
2 кВ, 50 Гц, 1с (напряжение между проводкой и корпусом)
Электрические подключения
Кабельная коробка с сальником M20 x 1,5
Соединительные провода сечением макс. 2,5 мм²
Присоединение к процессу
Штуцер из нержавеющей стали, радиальный, с центрующим выступом D6 x 5, резьба соотв. EN 837, G ½ B (наружная резьба), под ключ 22 мм
