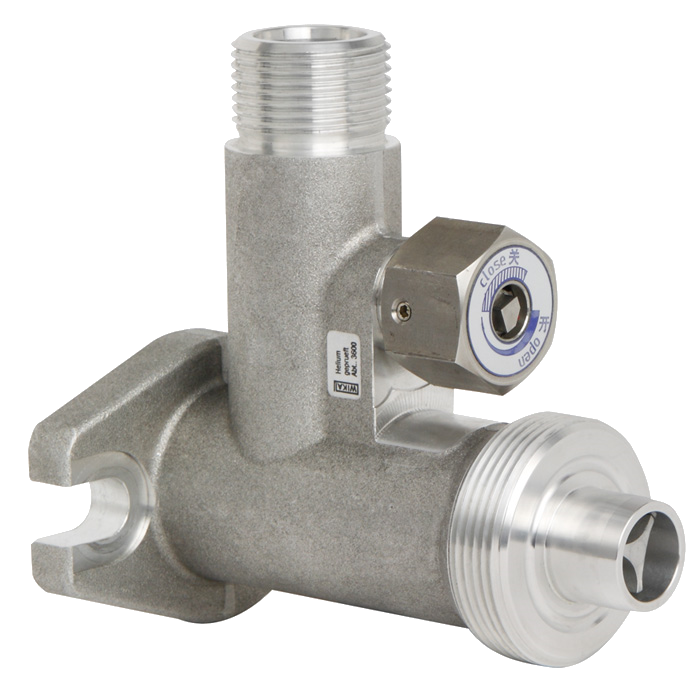

Герметичный газовый соединитель GLTC 10

Описание

Предотвратить утечку элегаза во время заполнения резервуара практически невозможно без использования самозапирающих соединений. Данный 3-ходовой клапан оснащен заправочным штуцером DN20 для газовых резервуаров, а также специальным вентилем, позволяющим проверить монитор плотности без риска утечки. Кроме того, конструкция содержит самозапирающий клапан для монтажа монитора плотности.

Клапан в нормальном положении “открыт”, то есть газ SF6 поступает в монитор плотности. Однако, капан можно перевести в положение “закрыт” с помощью специального поворотного ключа управления вентилем. Точное положение вентиля можно легко определить с помощью красной стрелки на ручке, указывающей на полоску с отметками “открыт” или “закрыт”. Как только поворотный ключ достигает положение стрелки в пределах полоски “закрыт”, то это означает, что вентиль на 100% закрыт. Однако, дальнейшее вращение ручки в сторону полоски “закрыт” также возможно.

Резьба клапана DN 20 и штуцера подключения монитора плотности смазана графитовой смазкой, что облегчает монтаж и демонтаж защитной крышки модель GLTC20.

Размер резьбы резервуара
DN 20 (номинальный размер 20мм)

Допустимая температура
Окружающая среда: -40 °C … +60 °C

Допустимое давление
Максимум 10 бар
