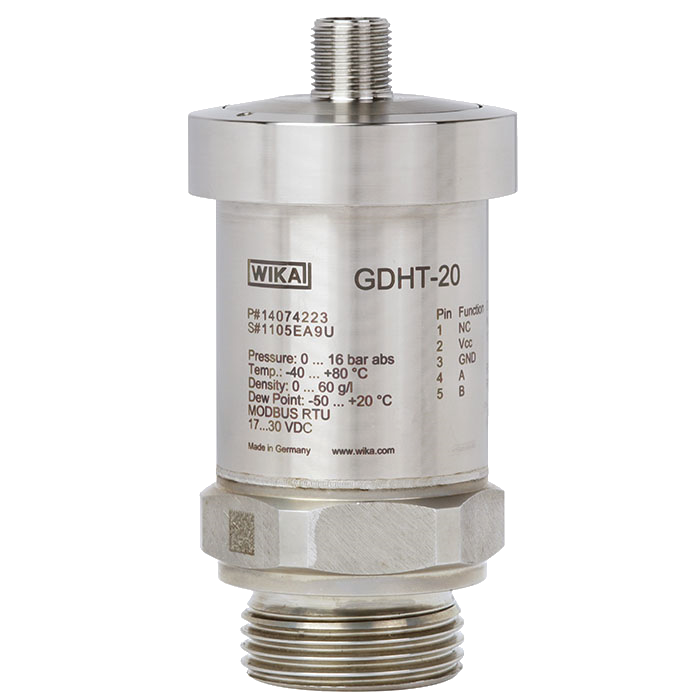

Датчик с выходом MODBUS GDHT-20

Описание

Модель GDHT-20 является мультисенсорным датчиком с цифровым выходом для измерения давления, температуры и влажности элегаза. На основании этих измерений могут быть определены параметры состояния высоковольтного оборудования.

Непрерывный мониторинг

Для предотвращения аварийных ситуаций в коммутационном оборудовании и, следовательно, исключения выхода из строя электрической сети, необходим непрерывный мониторинг плотности газа и содержания влаги в нем.

Датчик модели GDHT-20 вычисляет с помощью мощного микропроцессора плотность элегаза, используя значения давления и температуры на основе уравнения состояния газа. Изменения давления, обусловленные температурным эффектом, компенсируются и не оказывают влияния на выходной сигнал плотности.

В дополнение к этому модель GDHT-20 обеспечивает непрерывное измерение влажности (точка росы), что позволяет проводить мониторинг состояния в соответствии с нормами Cigré и стандартами МЭК

Полевой протокол MODBUS®

Интерфейс RS-485 осуществляет обмен данными в соответствии с протоколом MODBUS® RTU. Выходные параметры датчика и единицы измерений можно конфигурировать и считывать в соответствии с требованиями пользователя. Датчик GDHT-20 пользователь может конфигурировать для любой смеси элегаза SF6 с азотом N2 или хладоном CF4.

Стабильность сигнала

Благодаря долговременной стабильности всех параметров датчик не требует обслуживания и калибровки. Герметичные сварные швы, а также цельносварная измерительная капсула без уплотняющих элементов гарантируют постоянную герметичность датчика.

Характеристики электромагнитной совместимости соответствуют требованиям с МЭК 61000-4-2 до МЭК 61000-4-6.
