Датчик плотности элегаза GD10-F2

Описание

Характеристики

Документация

Сертификаты и разрешения

Применение

Мониторинг плотности элегаза SF6 в закрытых резервуарах

Для применения в помещении или на открытом воздухе в коммутационной аппаратуре с элегазовой SF6-изоляцией

Легко интегрируется в систему мониторинга состояния газа

Особенности

Два выходных сигнала: плотность и температура

Глубокий корпус датчика содержит температурный трансмиттер

Выходной сигнал: 2 x 4 … 20 мА

Контактирующие с измеряемой средой детали из нержавеющей стали, цельносварная конструкция

Долговременная стабильность параметров, высокие характеристики по электромагнитной совместимости, соответствие маркировке CE

Запросить цену

Сроки поставки: 10-12 недель10-14 недель

На Ваши вопросы ответит инженер-консультант

Юлия Щербакова

y.sherbakova@tehnonn.ru 8 (800) 551-07-66 доб. 311

Технические характеристики

Описание

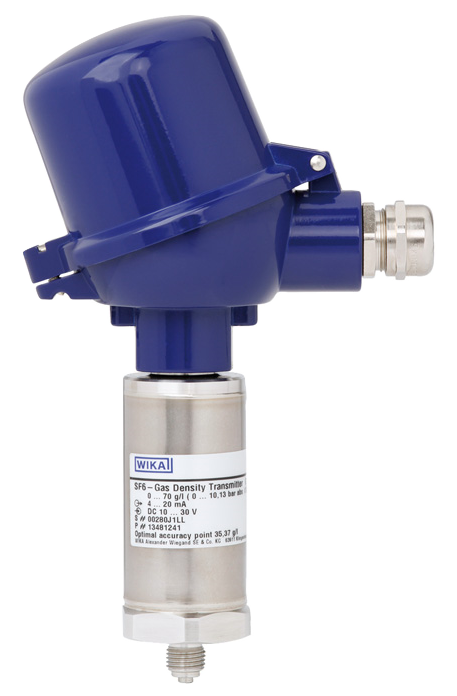

Модель GD10-F2 представляет собой датчик плотности элегаза с дополнительным сенсором температуры и температурным трансмиттером, встроенным в специальную клемную головку

Функции датчика полностью аналогичны стандартной Модели GD10 датчика плотности элегаза, однако, двойной выходной сигнал позволяет компенсировать эффект температурного дисбаланса в конкретном газовом резервуаре

Датчик плотности элегаза имеет электронную температурную компенсацию. Компенсация соответствует нелинейной зависимости давления от температуры (изохоре) элегаза SF6.

Датчик плотности элегаза измеряет давление и температуру элегаза SF6 находящегося в резервуаре. Текущее значение плотности газа вычисляется микропроцессором на основе значений измеренных величин.

Изменения давления, обусловленные колебаниями температуры, динамически компенсируются и не влияют на выходной сигнал плотности. Датчик плотности газа выдает сигнал, пропорциональный плотности, по стандарту 4 … 20 мA. Диапазоны измерения от 0 … 10 г/литр до 0 … 80 г/литр.

Датчик не требует повторной калибровки нулевой точки, а также других настроек ввиду высокой стабильности параметров во времени. Все детали датчика, контактирующие с измеряемой средой, изготовлены из нержавеющей стали.

Цельносварная конструкция измерительной камеры гарантирует долговременную герметичность. Конструкция измерительного элемента не содержит внутренних уплотняющих элементов, что исключает даже минимальную утечку из прибора.

Благодаря этим особенностям, датчик плотности газа не подвержен влиянию изменений атмосферного давления, а также географической высоты места установки. Корпус имеет пылевлагозащиту по классу IP65.

Электромагнитные параметры (EMI) датчика прошли тест по стандартам МЭК от IEC 61000-4 до IEC 61000-4-6, что гарантирует надежные результаты измерений. Это особенно актуально для условий работы на высоковольтных выключателях.
