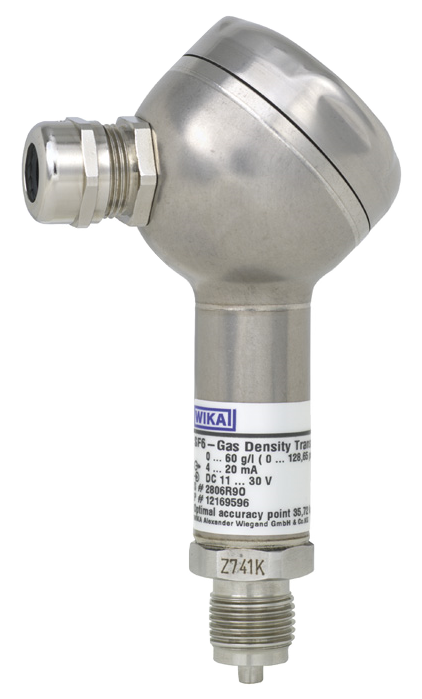

Датчик плотности элегаза GD10-F

Описание

Характеристики

Документация

Сертификаты и разрешения

Применение

Мониторинг плотности элегаза SF6 в закрытых резервуарах

Для применения в помещении или на открытом воздухе в коммутационной аппаратуре с элегазовой SF6-изоляцией

Особенности

Диапазон измерений от 0 … 10 г/литр до 0 … 80 г/литр

Выходной сигнал 4 … 20 мА, 2-х проводная линия

С температурной компенсацией, герметичный корпус, отсутствует влияние температурных изменений, колебания атмосферного давления и высоты над уровнем моря

Контактирующие с измеряемой средой детали из нержавеющей стали, цельносварная конструкция

Степень защиты IP67, корпус в полевом исполнении, долговременная стабильность, высокие характеристики по электромагнитной совместимости, CE маркировка

Запросить цену

Сроки поставки: 10-12 недель10-14 недель

На Ваши вопросы ответит инженер-консультант

Юлия Щербакова

y.sherbakova@tehnonn.ru 8 (800) 551-07-66 доб. 311

Технические характеристики

Описание

Датчик плотности элегаза имеет электронную температурную компенсацию. Компенсация соответствует нелинейной зависимости давления от температуры элегаза SF6. Принцип компенсации состоит в вычислении поправки к измеренному значению давления в соответствии с уравнением состояния газа. Датчик плотности элегаза измеряет давление и температуру элегаза SF6 находящегося в резервуаре. Текущее значение плотности газа вычисляется микропроцессором на основе значений измеренных величин. Изменения давления, обусловленные колебаниями температуры, динамически компенсируются и не влияют на выходной сигнал плотности.

Датчик плотности газа выдает сигнал, пропорциональный плотности, по стандарту 4 … 20 мA.

Датчик не требует повторной калибровки нулевой точки, а также других настроек ввиду высокой стабильности параметров датчика во времени.

Все детали датчика, контактирующие с измеряемой средой, изготовлены из нержавеющей стали. Цельносварная конструкция измерительной камеры гарантирует долговременную герметичность. Конструкция измерительного элемента не содержит внутренних уплотняющих элементов, что исключает даже минимальную утечку из прибора. Благодаря этим особенностям датчик плотности газа не подвержен влиянию изменений атмосферного давления, а также географической высоты места установки.

Электромагнитные параметры (EMI) прошли тест по стандартам МЭК от IEC 61000-4 до IEC 61000-4-6 , что гарантирует надежные результаты измерений. Это особенно актуально для условий работы на высоковольтных выключателях.
