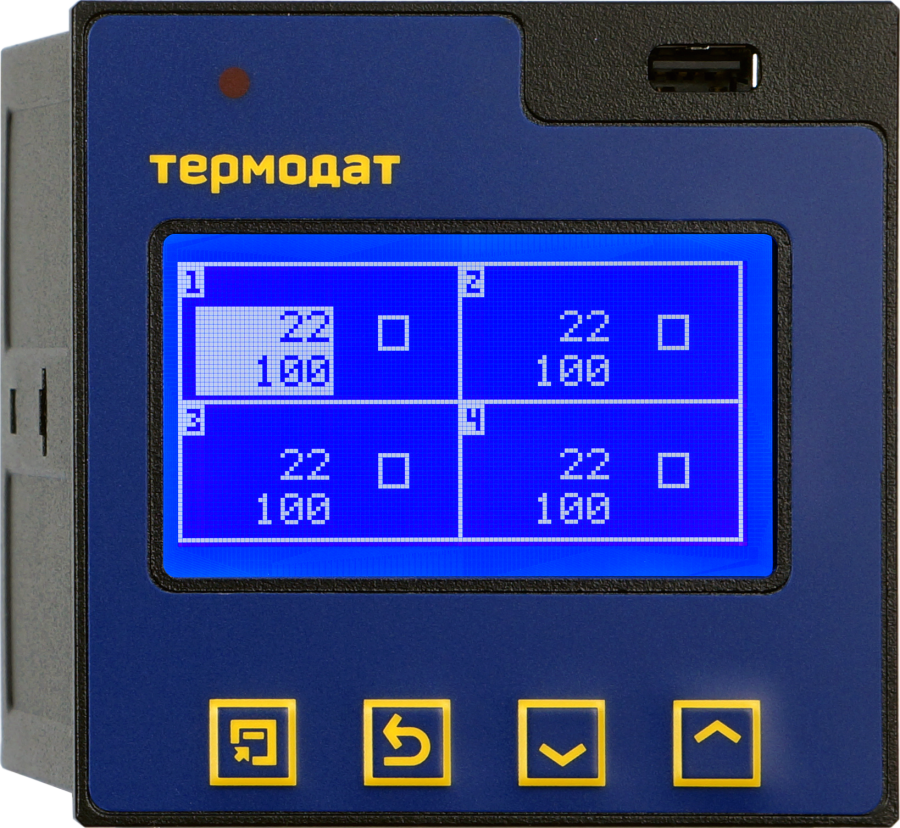

Термодат-17М3Т, БКТ

Термодат 17М3Т1, БКТ (Блок контроля температур), предназначен для контроля температурного режима сухого трансформатора. При опасном повышении температуры трансформатора прибор сначала включает предупредительную сигнализацию и вентиляторы охлаждения. Если повышение температуры продолжится и температура превысит предельно допустимое значение, прибор произведёт аварийное отключение оборудования.

Прибор выполняет следующие функции:

• При превышении 130°С по любому из датчиков сработает реле «предупреждение» и на передней панели загорится точечный индикатор — «предупреждение».
• При превышении 155°С по любому из датчиков сработает реле «перегрев» оборудования и загорится соответствующий точечный индикатор.
• При превышении 135°С по любому из датчиков сработает реле «охлаждение» и включится вентилятор, при понижении температуры температуры до 110°С вентилятор выключится. Для отображения работы вентилятора на передней панели прибора имеется точечный индикатор «охлаждение».
• Реле «неисправность датчика» сигнализирует о неисправности датчика(ов) температуры на любом канале в случае обрыва или короткого замыкания датчика, а также при аномально быстром увеличении температуры (20° С/сек или больше), что также свидетельствует о неисправности датчика температуры. На лицевой панели прибора при неисправности какого-либо датчика загорается соответствующий индикатор.
• Кнопка «сброс» служит для отключения реле «перегрев». За 5° С до температуры аварийного отключения сигнализация снова включится. Оператор может повторно отключить сигнал тревоги. После этого реле и индикация «перегрев» в дальнейшем больше не включатся.
