РТ-2048-02 Комплект нагрузочный измерительный с регулятором (на токи 20 — 2000А) СОНЭЛ

Комплект нагрузочный измерительный с регулятором тока РТ-2048-02, ТУ 4224-001-46964690-2005 (в дальнейшем тексте – Комплект)предназначен для испытания АВ с номинальным током расцепителя от 10 до 160А.

Комплект может быть использован при прогрузке трех видов расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.

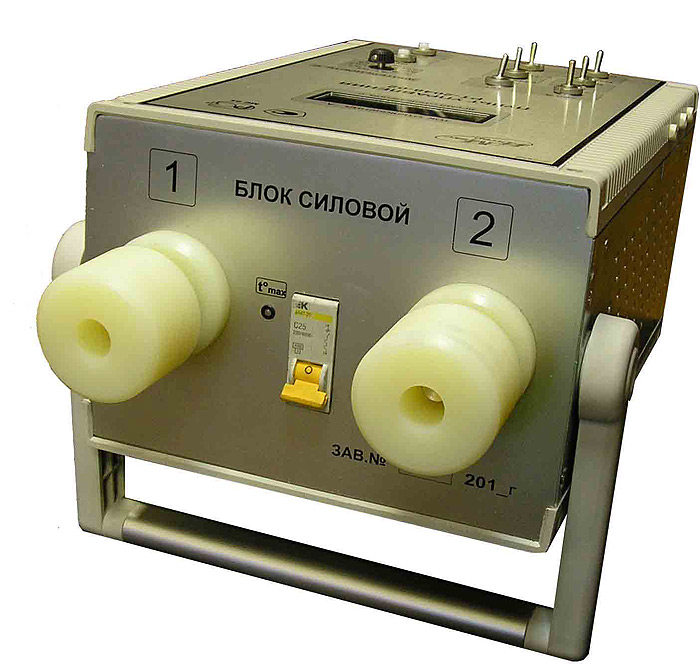

Комплект представляет собой переносной прибор и состоит из следующих составных частей: блока силового (БС) на базе нагрузочного импульсного трансформатора (НТИ-2), тиристорного блока и встроенного датчика индуктивного (ДИ), а также пульта управления (ПУ).

Комплект обеспечивает два режима работы: кратковременный (импульсный) и длительный. Регулирование испытательного тока осуществляется с помощью ПУ, который обеспечивает управление режимами испытания АВ, контроль, вычисление действующего значения и цифровую индикацию силы испытательного тока и времени отключения АВ.
Комплект зарегистрирован в Госреестре РФ (сертификат об утверждении типа средств измерения RU.C.34.541.А № 65693) и имеет сертификат соответствия №ROCC.RU.ME95.BO9853.

Запросить цену

На Ваши вопросы ответит инженер-консультант

Данил Артемьев

d.artemiev@tehnonn.ru 8 (800) 551-07-66 доб. 316

Технические характеристики

Диапазон измерения и регулирования силы тока	20-2000 A
Диапазон задания и измерения длительности протекания тока в кратковременном режиме	0.02-1.6 C
Приведенная погрешность измерения силы испытательного тока, %, не более	+/-5 C
Относительная погрешность измерения длтельности протекания испытательного тока и времени отклонения АВ,не более	+/- 5 %
Напряжение питающей сети	220+/-22 или 380+/-38 В
Ток потребления комплектом в импульсном режиме при максимальном испытательном токе	2000А…..46 A
Мощность потребляемая комплектом:
в кратковременном режиме (I max = 2000 A), не более	18 kBa
в длительном режиме (I max = 1000 A), не более	5,2 kBa
в длительном режиме (I max = 300 A), не более	1,6 kBa
Габаритные размеры и масса
длина	400 мм
ширина	240 мм
высота	200 мм
масса	11 кг
