Магазины электрического сопротивления серии MC

Описание

Характеристики

Документация

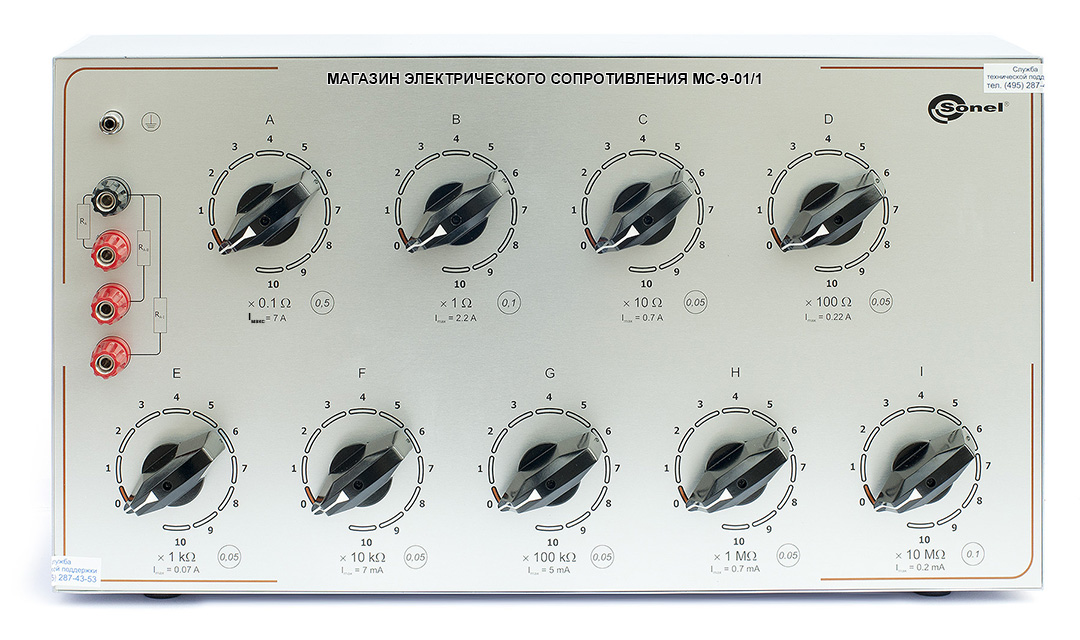

Магазины электрического сопротивления серии MC

Магазины серии МС предназначены для воспроизведения электрического сопротивления в широком диапазоне значений. Серия МС имеет градацию по количеству задействованных декад (3,6,9) и соответственно типоразмеру корпуса. При этом каждая модель имеет три варианта исполнения, отличающихся между собой классом точности. Данные магазины предназначены для использования в цепях постоянного и переменного тока.

Магазины электрического сопротивления серии МС применяются как эталонное оборудование для поверки измерителей параметров электробезопасности серий MRU, MRP, MPI, MZC по параметрам: сопротивление заземляющего устройства, напряжение прикосновения, сопротивление защитных проводников. Характеристики магазинов также позволяют их использование для поверки измерителей электрического сопротивления других типов.

Запросить цену

На Ваши вопросы ответит инженер-консультант

Данил Артемьев

d.artemiev@tehnonn.ru   8 (800) 551-07-66 доб. 316

Технические характеристики

Основные технические характеристики 3х-секционных магазинов серии МС от 0,1 Ом

Номиналы сопротивления ступеней декад Pma× Ima× Предел допускаемой абсолютной погрешности воспроизведения сопротивления
модель МС-3-01/1 модель МС-3-01/2 модель МС-3-01/3
10 × 0,1 Ом 5 Вт 7 А ± 0,005 × Rвоспр ± 0,01 × Rвоспр ± 0,01 × Rвоспр
10 × 1 Ом 5 Вт 2,2 А ± 0,001 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
10 × 10 Ом 5 Вт 0,7 А ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр





Основные технические характеристики 3х-секционных магазинов серии МС от 100 Ом

Номиналы сопротивления ступеней декад Pmax Imax Предел допускаемой абсолютной погрешности воспроизведения сопротивления
модель МС-3-100/1 модель МС-3-100/2 модель МС-3-100/3
10 × 100 Ом 5 Вт 0,22 А ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
10 × 1 кОм 5 Вт 0,07 А ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
10 × 10 кОм 5 Вт 7 мА ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр





Основные технические характеристики 3х-секционных магазинов серии МС от 100 кОм

Номиналы сопротивления ступеней декад Pmax Imax Предел допускаемой абсолютной погрешности воспроизведения сопротивления
модель МС-3-100k/1 модель МС-3-100k/2 модель МС-3-100k/3
10 × 100 кОм 3 Вт 5 мА ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
10 × 1 МОм 0,5 Вт 0,7 мА ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
10 × 10 МОм 0,5 Вт 0,2 мА ± 0,001 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр





Основные технические характеристики 6ти-секционных магазинов серии МС от 0,1 Ом

Номиналы сопротивления ступеней декад Pma× Ima× Предел допускаемой абсолютной погрешности воспроизведения сопротивления
модель МС-6-01/1 модель МС-6-01/2 модель МС-6-01/3
10 × 0,1 Ом 5 Вт 7 А ± 0,005 × Rвоспр ± 0,01 × Rвоспр ± 0,01 × Rвоспр
10 × 1 Ом 5 Вт 2,2 А ± 0,001 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
10 × 10 Ом 5 Вт 0,7 А ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
10 × 100 Ом 5 Вт 0,22 А ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
10 × 1 кОм 5 Вт 0,07 А ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
10 × 10 кОм 5 Вт 7 мА ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр





Основные технические характеристики 6ти-секционных магазинов серии МС от 100 Ом

Номиналы сопротивления ступеней декад Pmax Imax Предел допускаемой абсолютной погрешности воспроизведения сопротивления
модель МС-6-100/1 модель МС-6-100/2 модель МС-6-100/3
10 × 100 Ом 5 Вт 0,22 А ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
10 × 1 кОм 5 Вт 0,07 А ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
10 × 10 кОм 5 Вт 7 мА ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
10 × 100 кОм 3 Вт 5 мА ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
10 × 1 МОм 0,5 Вт 0,7 мА ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
10 × 10 МОм 0,5 Вт 0,2 мА ± 0,001 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр





Основные технические характеристики 9ти-секционных магазинов серии МС от 0,1 Ом

Номиналы сопротивления ступеней декад Pmax Imax Предел допускаемой абсолютной погрешности воспроизведения сопротивления
модель МС-9-01/1 модель МС-9-01/2 модель МС-9-01/3
10 × 0,1 Ом 5 Вт 7 А ± 0,005 × Rвоспр ± 0,01 × Rвоспр ± 0,01 × Rвоспр
10 × 1 Ом 5 Вт 2,2 А ± 0,001 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
10 × 10 Ом 5 Вт 0,7 А ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
10 × 100 Ом 5 Вт 0,22 А ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
10 × 1 кОм 5 Вт 0,07 А ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
10 × 10 кОм 5 Вт 7 мА ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
10 × 100 кОм 3 Вт 5 мА ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
10 × 1 Мом 0,5 Вт 0,7 мА ± 0,0005 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр
10 × 10 МОм 0,5 Вт 0,2 мА ± 0,001 × Rвоспр ± 0,002 × Rвоспр ± 0,005 × Rвоспр



Дополнительные технические характеристики

Параметр MC-3 MC-6 MC-9
Габаритные размеры, мм 215×130×150 550×130×150 550×260×150
Масса, не более, кг 3 6 9
Климатические условия применения:
— температура
— влажность
— атмосферное давление, мм. рт. ст.		 от 10 до 25
от 25 до 80
от 630 до 800
Условия хранения:
— температура, °C
— влажность, %		 от -20 до +60
от 25 до 80
Степень защиты корпуса IP40
Электрическая прочность изоляции 2 кВ
Сопротивление изоляции > 10 ГОм

Документация

Руководство по эксплуатации

395 Кб

Скачать

Декларация о соответствии

289 Кб

Скачать
