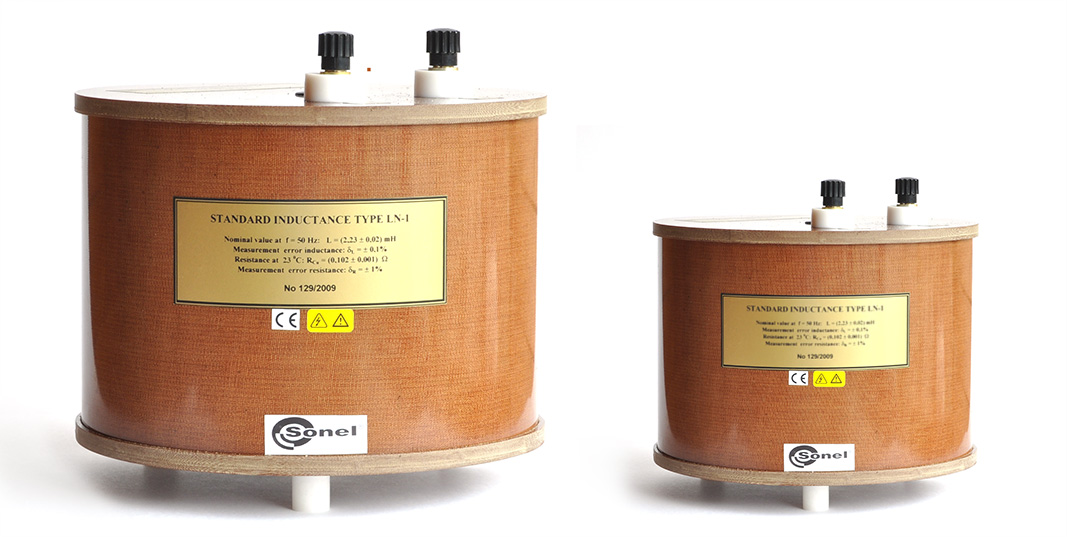

Катушки индуктивности силовой цепи эталонные LN-1

Катушки индуктивности LN-1 обеспечивают воспроизведение индуктивности с номи- налами из ряда: 0,35 мГн; 1,1 мГн; 2,2 мГн с кратковременным (до 40 мс) пропусканием токов до 280 А. Используются в качестве меры реактивного сопротивления с целью имитации угла сдвига фаз между током и напряжением в петле короткого замыкания при напряжении 220/380 В переменного тока частотой 50 Гц.

Катушки индуктивности применяются как эталонное оборудование для поверки измерителей параметров электробезопасности серий MZC, MPI и других по параметрам: реактивное и полное сопротивление цепей «фаза-нуль», «фаза-фаза», «фаза-защитный проводник». Характеристики катушек индуктивности допускают их применение для поверки измерителей петли короткого замыкания всех производителей.

Запросить цену

На Ваши вопросы ответит инженер-консультант

Данил Артемьев

d.artemiev@tehnonn.ru   8 (800) 551-07-66 доб. 316

Технические характеристики

Целевые значения индуктивности* Целевые значения активного сопротивления* Предел допускаемой абсолютной погрешности воспроизведения индуктивности Предел допускаемой абсолютной погрешности воспроизведения активного сопротивления
0,35 мГн 40 мОм ± 0,0005 × Lвоспр ± 0,1 мОм
1,1 мГн 80 мОм ± 0,0005 × Lвоспр ± 0,1 мОм
2,2 мГн 100 мОм ± 0,0005 × Lвоспр ± 0,1 мОм

*Реальные значения индуктивности и активного сопротивления фиксируются при первичной поверке





Дополнительные технические характеристики

Максимальный ток при U=220 В (кратковременный, не более 40 мс), А 280
Максимальный ток при U=220 В(долговременный, не более 30 с), А 10
Габаритные размеры не более, мм:
LN-1 0,35 мГн диаметр 170×225
LN-1 1,1 мГн диаметр 220×225
LN-1 2,2 мГн диаметр 220×235
Масса не более, кг:
LN-1 0,35 мГн 2
LN-1 1,1 мГн 4
LN-1 2,2 мГн 6
Рабочие условия применения:
по температуре, °C 21…25
по влажности не более, % 80
по атмосферному давлению, мм рт. ст. 630…800
