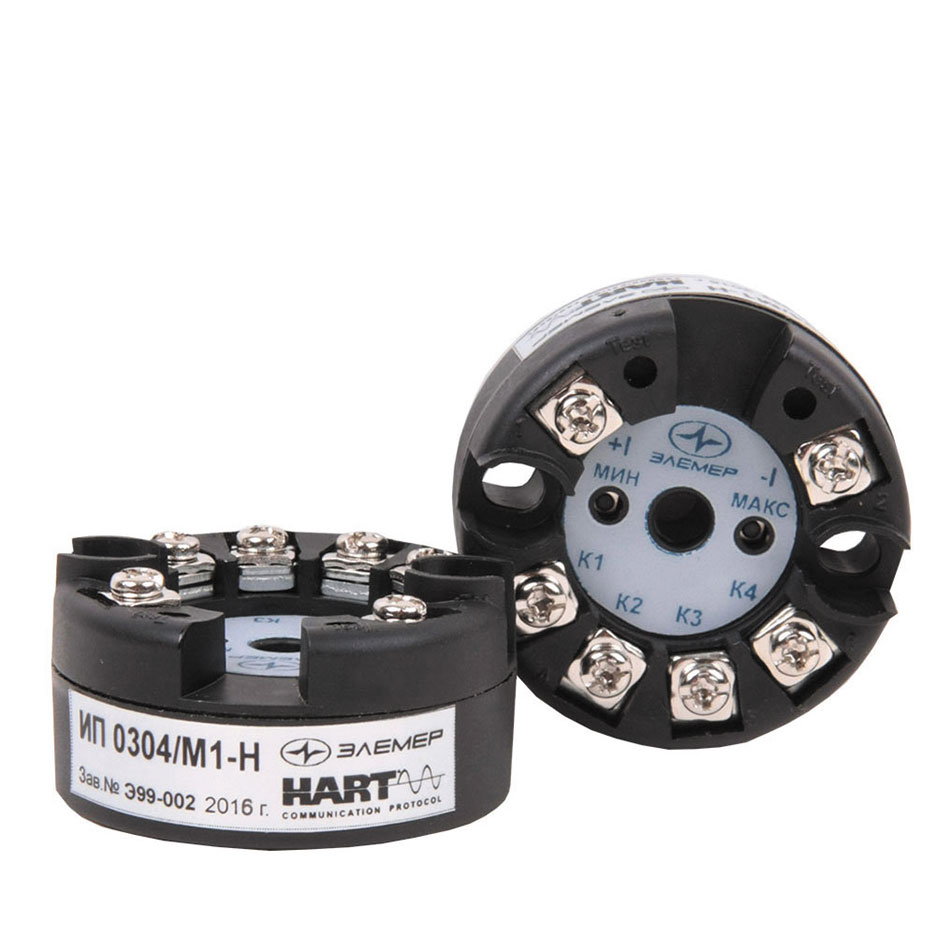

ИП 0304/М1-Н

• 1 универсальный входной канал;
• 1 выходной канал 4…20 мА и/или цифровой сигнал в формате HART-протокола;
• Варианты исполнения: общепромышленное, Ex (0ЕхiaIICT6 X);
• Климатическое исполнение — –55…+70 °С;
• Степень защиты от пыли и влаги — IP20;
• Питание от токовой петли — =16…42 B, =10…42 B (без использования HART);
• Габаритные размеры: диаметр 45 мм, высота 23 мм;
• ЭМС — III-A;
• Межповерочный интервал — до 4 лет;
• Гарантийный срок — 24 месяца (с момента ввода в эксплуатацию) или 36 месяцев (с момента отгрузки), расширенный гарантийный срок — по согласованию*.
• Не содержит вредных материалов и веществ, требующих специальных методов утилизации;
• Время от включения питания преобразователя до установления аналогового выходного сигнала с погрешностью не более 5% от установившегося значения, составляет не более 0,8 с при отключенном времени демпфирования выходного сигнала;
• Выдерживает без повреждений обрыв и короткое замыкание входных цепей;
• Программируемый ток ошибки «Низкий» (3,7…3,8 мА) или «Высокий» (20…23 мА).

* — возможность предоставления расширенных гарантийных обязательств рассматривается в индивидуальном порядке по согласованию с высшим руководством НПП «ЭЛЕМЕР».

Условия возникновения тока ошибки

• Обрыв в цепи первичного преобразователя;
• Измеренное значение менее минус 1,25% или более 112,5% от заданного диапазона измерений и преобразования;
• Возникновение системной ошибки (выход за диапазон питающего напряжения, неисправность компенсатора холодного спая, сбой при загрузке внутренних параметров ИП, нарушение обмена данными с АЦП).

Возможности ПО

Для конфигурации ИП 0304/М1-Н может использоваться бесплатно распространяемая программа «НARTconfig», которая работает под OC Windows 10/8/7/ХР.

Для работы программы с преобразователем необходим модем, например, HART-модем HM-20/U1 производства НПП «ЭЛЕМЕР» (или любой модем другого производителя). Модем может быть подключен к ИП 0304/М1-Н в любой точке токовой петли с использованием нагрузочного сопротивления: на пульте управления, измерительном стенде или непосредственно к термопреобразователю. Программа «НARTconfig» имеет удобный интуитивно понятный интерфейс пользователя, в программе реализована русскоязычная система справки. Полное описание работы программы изложено в Руководстве оператора на программу «НARTconfig».

Также возможна ручная подстройка при помощи кнопок «МИН» и «МАКС», расположенных на передней панели ИП 0304/М1-Н. Функцию ручной подстройки возможно запретить в программе «НARTconfig» путем выключения флага «Ручная подстройка» на закладке «Специфические» с последующей записью параметров.

Измерительные преобразователи ИП 0304/М1-Н успешно прошли опытно-промышленную эксплуатацию в рамках программы импортозамещения в системах АСУТП на объектах ООО «СИБУР ТОБОЛЬСК».
