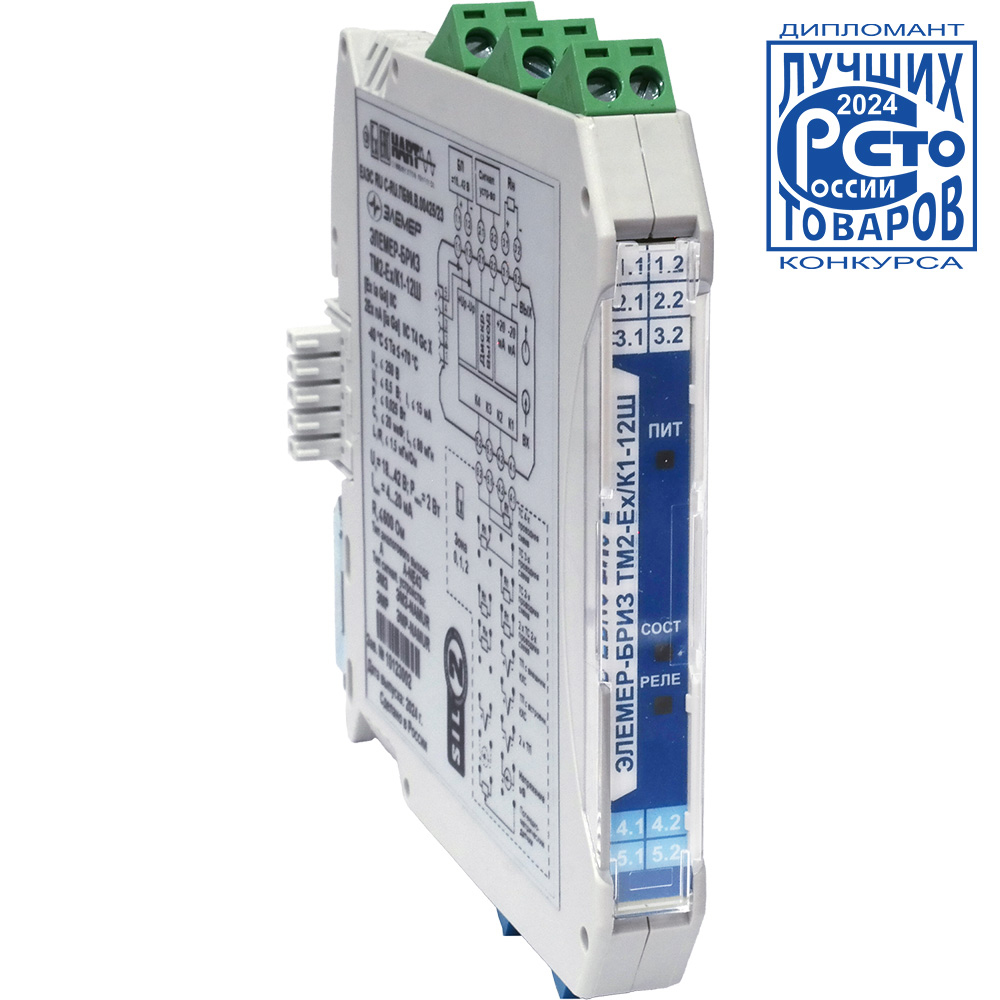

ЭЛЕМЕР-БРИЗ ТМ2-Ex
Описание
Характеристики
|
Активный барьер искрозащиты ЭЛЕМЕР-БРИЗ ТМ2-Ex с расширенными функциональными возможностями позволяет проводить измерения по 4-проводной схеме. Формирует искробезопасную цепь в опасную зону, настраивается и работает по HART версии 7. Имеет отдельно выведенное сигналиирующее устройство. Барьеры ЭЛЕМЕР-БРИЗ ТМ2-Ex предназначены для защиты оборудования, работающего в потенциально опасных зонах с возможной детонацией. Эта проблема актуальна для предприятий нефтяной, газовой и химической промышленностей. Благодаря компактному размеру корпуса толщиной всего 12,5 (17,5) мм, ЭЛЕМЕР-БРИЗ ТМ2-Ex размещаются в шкафу автоматики во взрывобезопасной зоне на DIN-рейке, что позволяет существенно экономить полезное пространство шкафа, и предохраняют приборы, работающие внутри опасной зоны.
Запросить цену
|
Технические характеристики
Характеристики
ЭЛЕМЕР-БРИЗ ТМ2-Ex обеспечивают взрывозащиту типа [Ex ia Ga] IIC и Ex nA [ia Ga] IIC T4 Gc X и обладают следующими характеристиками:
- 1 аналоговый вход для сигналов ТС, ТП, мВ или потенциометрического датчика (0,1…10 кОм);
- 1 активный аналоговый выход с унифицированным сигналом 4…20 мА;
- 1 дискретный выход — электромеханическое реле с параметрами 30 В / 1 А постоянного тока, либо 125 В / 0,3 А переменного тока;
- Гальваническая развязка между каналами, цепями питания до 1,5 кВ переменного тока;
- Контроль параметров токовой петли и подключение HART-модема — на отдельных клеммных выводах;
- Конфигурирование, чтение и запись данных по HART-протоколу;
- Расширенные возможности внешней индикации: питание, срабатывание реле, состояние входа (обрыв, выход на заданный диапазон).
- Гарантийный срок — 24 месяца (с момента ввода в эксплуатацию) или 36 месяцев (с момента отгрузки), расширенный гарантийный срок — по согласованию*.
* — возможность предоставления расширенных гарантийных обязательств рассматривается в индивидуальном порядке по согласованию с высшим руководством НПП «ЭЛЕМЕР».
Варианты исполнений

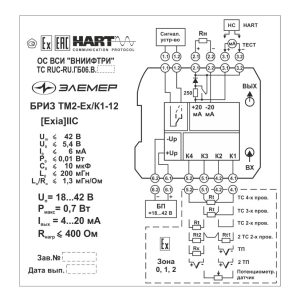

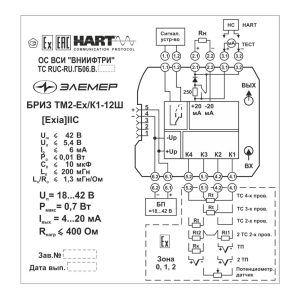

Маркировка и схемы подключения активного барьера искрозащиты ЭЛЕМЕР-БРИЗ ТМ2-Ex разных исполнений:
 |
 |

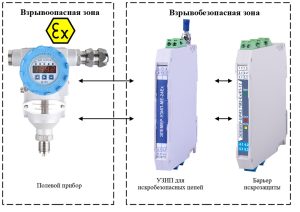

Для дополнительной защиты, в том числе от импульсных помех, рекомендуется использовать барьеры ЭЛЕМЕР-БРИЗ ТМ2-Ex совместно с устройствами защиты ЭЛЕМЕР-УЗИП-МЕ согласно схеме:
