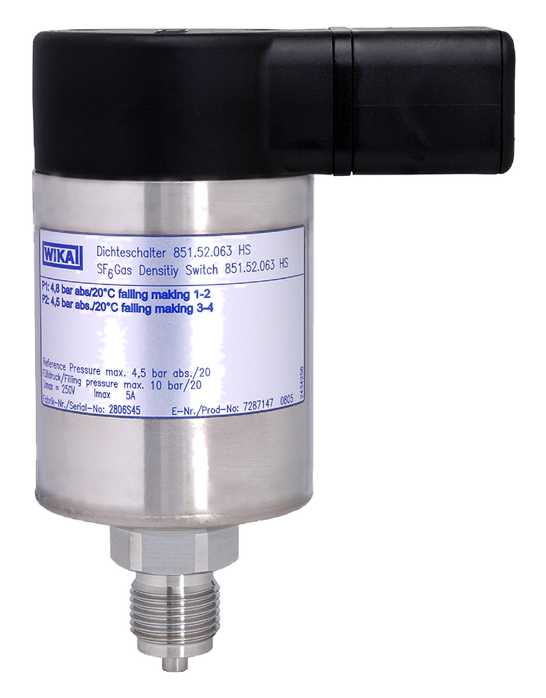

Реле плотности элегаза GDS-HV

Описание

Характеристики

Документация

Сертификаты и разрешения
Реле плотности элегаза GDS-HV

Применение

Мониторинг плотности элегаза SF6 в закрытых резервуарах

Предназначен для применения вне помещений

Для выключателей высокого напряжения

Особенности

Реле плотности элегаза с температурной компенсацией с помощью образцовой камеры

Микропереключатель внутри образцовой камеры; нет влияния географической высоты и колебаний атмосферного давления; не требует повторной калибровки

Запросить цену

Технические характеристики

Описание

Рабочий диапазон
Допустимое давление заполнения:
11,0 бар абс. / 20 °C

Максимальное давление в образцовой камере:
7,5 бар абс. / 20 °C

Минимальное давление в образцовой камере:
4,0 бар абс. / 20 °C

Допустимый температурный диапазон
Окружающая среда: -40 … +80 °C (в газовой фазе)
Хранение: -40 … +80 °C

Сигнальные контакты/Нагрузочная способность контактов
До четырех микропереключателей для замыкания или размыкания цепи сигнализации по спецификации клиента, фиксированные.

Нагрузочная способность контактов: 5 A / 250 В перем. тока, 50 Гц

Интервал между уставками
Максимальный интервал между уставками: 1,6 бар
Минимальный интервал между уставками: 0,1 бар
Гистерезис переключения: стандартно 0,1 bar , Настройка уровней уставок согласно спецификации

Точность сигнализации для уставки на уровне калибровки
at 20 °C:             60 мбар
at -20 … +60 °C: 80 мбар

Высоковольтный тест
2 кВ, 50 Гц, 1с (напряжение между проводкой и корпусом)

Электрические подключения
Кабельная коробка с сальником М20 х 1,5
Соединительные провода сечением макс. 2,5 мм²
