Монитор плотности элегаза GDM 233.52.100 TS

Описание

Характеристики

Документация

Сертификаты и разрешения

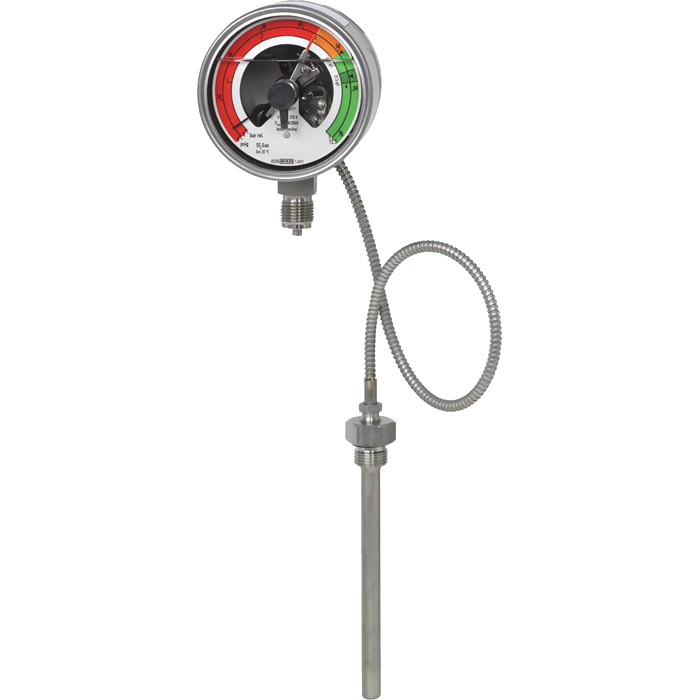

Монитор плотности элегаза GDM 233.52.100 TS

Применение

Мониторинг плотности элегаза SF6 в закрытых резервуарах

Для наружной установки

Обеспечивает компенсацию влияния температуры газа в резервуаре

Особенности

Модифицированный манометр с трубкой Бурдона в корпусе с жидкостным заполнением и внешним датчиком температуры

Контактирующие с процессом детали из нержавеющей стали

Индикатор плотности с сигнальными контактами

Герметичный корпус, отсутствие влияния колебаний атмосферного давления и географической высоты объекта

Серийный номер

Запросить цену

Технические характеристики

Описание

Номинальный размер, мм
100

Точность (относительно предельного значения шкалы)
± 1 % при температуре окружающей среды +20 °C
± 2,5 % при температуре окружающей среды -20 … +60 °C и при давлении калибровки, соответствующем референсной изохоре (диаграммаe состояния газа KALI-Chemie AG , Hannover, разработанная проф. Дорингом в 1979 г.)

Диапазон шкалы
Все стандартные диапазоны, включая +/- диапазоны в интервале шкалы от минимум 1,6 бар и максимум 25 бар (давление газа SF6 при +20 °C)

Давление калибровки PE
В соответствии с заказом

Допустимая температура
Окружающая среда: -20 … +60 °C (в газовой фазе)
Хранение: -50 … +60 °C

Сигнальный контакты/Нагрузочная способность контактов
Максимально до 3 контактов с магнитным поджатием, с функцией замыкания или размыкания, с гальванической изоляцией, точки сигнализации фиксированы сваркой для надежности, настройке не подлежат, нагрузочная способность контактов 20 Вт / 20 ВА, макс. ток 1А

Материал контактов: 80 % Ag / 20 % Ni, с позолотой

Точность сигнализации в температурном диапазоне -20 … +60 °C
Если точка сигнализации равна давлению калибровки: точность пропорциональна диапазону шкалы.

Если точка сигнализации не равна давлению калибровки: точность пропорциональня диапазону шкалы плюс отклонение от калибровочной изохоры

Высоковольтный тест
2 кВ, 50 Гц, 1с (напряжение между проводкой и корпусом)
