Монитор плотности элегаза GDM 233.52.100 TI

Описание

Характеристики

Документация

Сертификаты и разрешения

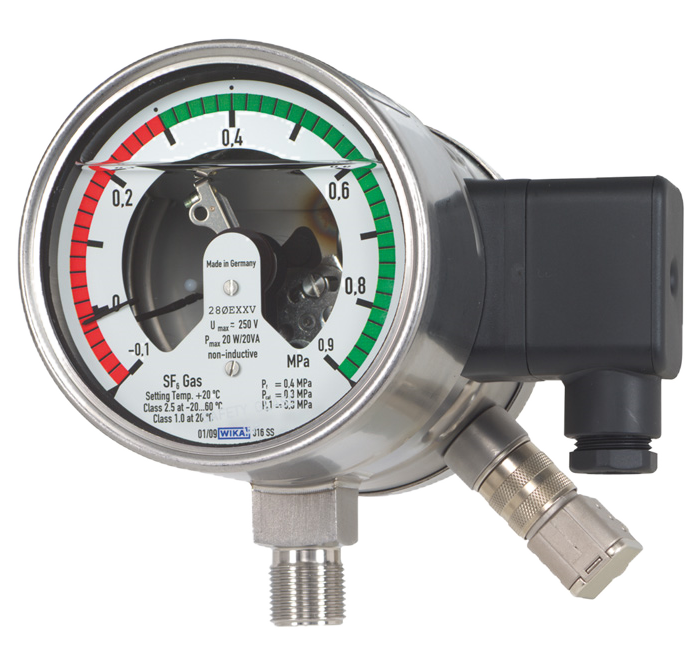

Монитор плотности элегаза GDM 233.52.100 TI

Применение

Мониторинг плотности элегаза SF6 в закрытых резервуарах

Для применения в помещении или на открытом воздухе в коммутационной аппаратуре с элегазовой SF6-изоляцией

Особенности

Модифицированный манометр с трубкой Бурдона со встроенным датчиком плотности элегаза внутри корпуса

Индикатор плотности с сигнальными контактами

Удаленное считывание показаний плотности (сигнал по 2-х проводной линии 4 … 20 мА), диапазон измерений 0 … 10 г/литр до 0 … 80 г/литр

Высокие характеристики по электромагнитной совместимости, CE маркировка

Герметичный корпус, отсутствие влияния колебаний атмосферного давления и географической высоты объекта

Запросить цену

Технические характеристики

Датчик плотности элегаза

Модель GDM 233.52.100 TI оснащена датчиком плотности элегаза, встроенным сзади корпуса. Функции датчика полностью аналогичны стандартной Модели GD10 датчика плотности элегаза, однако, комбинированная конструкция позволяет одновременно считывать значения приведенного давления на шкале. При этом используется только один порт подключения к газовому резервуару.

Датчик плотности элегаза имеет электронную температурную компенсацию. Компенсация соответствует нелинейной зависимости давления от температуры (изохоре) элегаза SF6. Это обеспечивает наивысшую точность и лучшую температурную компенсацию, поскольку состояние реального газа SF6описывается уравнением. Только датчик плотности газа способен это учитывать.

Датчик плотности элегаза измеряет давление и температуру элегаза SF6, находящегося в резервуаре. Текущее значение плотности газа вычисляется микропроцессором на основе значений измеренных величин.

Изменения давления, обусловленные колебаниями температуры, динамически компенсируются и не влияют на выходной сигнал плотности.

Датчик плотности газа выдает сигнал, пропорциональный плотности, по стандарту 4 … 20 мA.

Датчик не требует повторной калибровки нулевой точки, а также других настроек ввиду высокой стабильности параметров во времени. Герметичный измерительный элемент гарантирует долговременное отсутствие утечки. Сварная конструкция предотвращает утечки, а также датчик не подвержен влиянию атмосферного давления и географической высоты места установки.

Электромагнитные параметры (EMI) датчика прошли тест по стандартам МЭК от IEC 61000-4 до IEC 61000-4-6, что гарантирует надежные результаты измерений. Это особенно актуально для условий работы на высоковольтных выключателях.
