TC-20 Измеритель параметров петли короткого замыкания

Описание

Характеристики

Документация

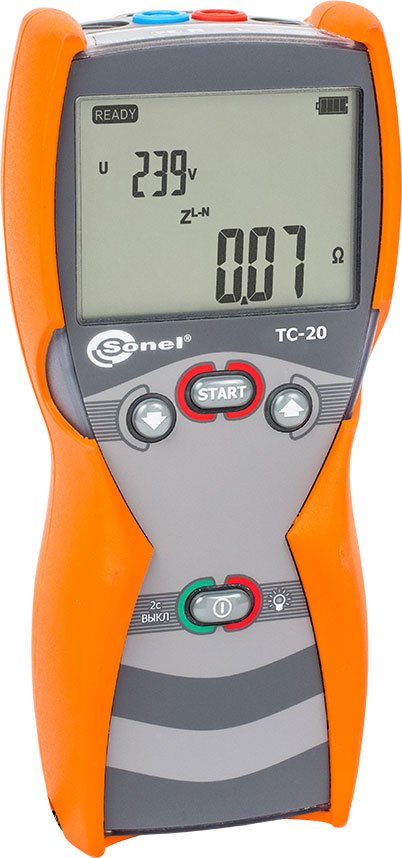

TC-20 Измеритель параметров петли короткого замыкания

На Ваши вопросы ответит инженер-консультант

Юлия Щербакова

+7 (831) 218-05-61 доб. 316

Измеритель параметров петли короткого замыкания ТС-20 предназначен в первую очередь для проверки согласования параметров цепи «фаза — нуль» с характеристиками аппаратов защиты и проверки непрерывности защитных проводников.

Прибор внесён в Государственный реестр средств измерений и поставляется с поверкой. Результаты измерений могут быть отражены в Протоколах сертификационных, приёмо-сдаточных и периодических испытаний в электроустановках.

Измеритель ТС-20 применяется также при наладке и эксплуатационном контроле состояния сетей электропитания жилых домов, офисов и производственных объектов.

Прибор позволяет выполнить:

  • измерение действующего значения фазного и междуфазного напряжения переменного тока частотой 45 — 65 Гц;
  • измерение в сетях с номинальным напряжением 220/380 В, 230/400 В, 240/415 В;
  • измерение полного сопротивления цепи «фаза — нуль рабочий», «фаза — нуль защитный», «фаза — фаза» без отключения источника питания;
  • расчёт ожидаемого тока короткого замыкания;
  • оценку сопротивления заземляющих устройств.
Запросить цену
Сроки поставки: 4-8 недель

Технические характеристики

Измеритель имеет:

  • возможность выбора Пользователем номинального напряжения 220/380 В, 230/400 В или 240/415 В;
  • функцию автоматического вычисления ожидаемого тока короткого замыкания на основании измеренного полного сопротивления петли и номинального напряжения электроустановки;
  • функцию автоматического определения номинального фазного или междуфазного напряжения при вычислении ожидаемого тока короткого замыкания;
  • функцию автоматического выбора диапазона измерения;
  • возможность изменения длины измерительных проводов без необходимости калибровки прибора;
  • функцию автоматической компенсации сопротивления измерительных проводов;
  • сохранение последнего результата измерения;
  • защиту от перегрева (индикатор высокой температуры);
  • контроль заряда элементов питания в режиме реального времени;
  • подсветку дисплея;
  • автоматическое выключение неиспользуемого прибора через заданный интервал времени (300 с, 600 с, 900 с) — экономия энергии элементов питания (AUTO-OFF).



класс изоляции двойная, согласно ГОСТ Р 51350-99, EN 61010-1 и IEC 61557
категория безопасности монтажа измерителя CAT III 300 В
степень защиты корпуса измерителя в соответствии с EN 60529 IP67
изделие соответствует требованиям по электромагнитной совместимости стандартам ГОСТ Р 51522.1-2011
изделие соответствует требованиям по электромагнитной совместимости Техническому Регламенту Таможенного Союза ТР ТС 020/2011
питание измерителя 4 алкалиновых элемента 1,5 В AA LR6 или 4 аккумулятора NiMH AA
габаритные размеры измерителя (длина х ширина х глубина) 220×98×58 мм
масса прибора с комплектом батареек примерно 509 г
рабочая температура –20…+50 °C
температура хранения -20…+70 °C
температура при калибровке +23 ± 2 °C
влажность при калибровке 40…60%
влажность при эксплуатации 20…80%
высота над уровнем моря до 2000 м
время до автоматического выключения Auto-OFF на выбор 300, 600 или 900 секунд
количество измерений Zs на аккумуляторах >5000 (2 измерения в минуту)
дисплей сегментный ЖКИ
