PQM-711 Анализатор параметров качества электрической энергии

Описание

Характеристики

Документация

PQM-711 Анализатор параметров качества электрической энергии

На Ваши вопросы ответит инженер-консультант

Юлия Щербакова

+7 (831) 218-05-61 доб. 316

PQM-711 разработан для проведения регистрации и анализа основных параметров качества электрической энергии в сетях с номинальными частотами 50/60 Гц согласно: ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30–2008 (МЭК 61000-4-30:2008)), ГОСТ 30804.4.7-2013 (ГОСТ Р 51317.4.7–2008 (МЭК 61000-4-7:2002)) и ГОСТ 32144-2013 (ГОСТ Р 54149-2010).
PQM-711 адаптирован для работы в сложных погодных условиях, не восприимчив к электрическим полям (возможна установка непосредственно на ЛЭП). Степень защиты корпуса соответствует IP65.
Конструкция регистратора позволяет ему работать при температуре от -20°С до +55°C. Стабильная работа при отрицательных температурах обеспечивается за счет встроенного подогрева.
В случае отключения внешнего питания, работа измерителя будет поддерживаться за счет внутренней Li-Ion (литий-ионной) аккумуляторной батареи.

  • полное соответствие классу А;
  • Регистрация переходных процессов до 8 кВ (частота до 10 МГц). Минимальная длительность захвата переходного процесса — 650 нс.;
  • Регистрация сигналов управления;
  • GPS модуль для синхронизации времени;
  • GSM модуль для обмена данными (настройки, управление, считывание данных);

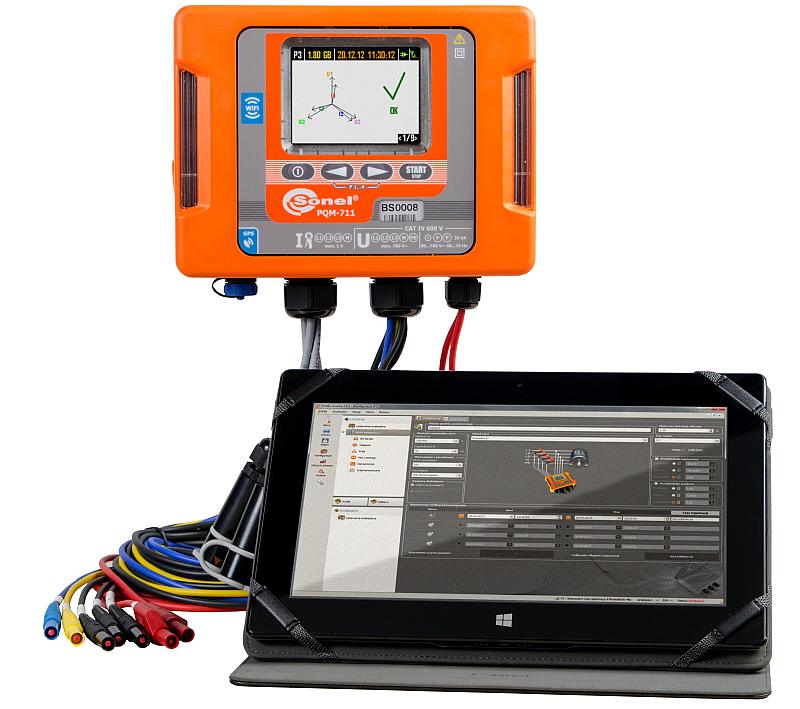

  • Wi-Fi модуль. Настройка измерителя и анализ сохраненных данных осуществляется с помощью планшетного компьютера с адаптированным ПО;
  • степень защиты корпуса IP65;
  • автоматическое формирование протоколов регистрации.
Запросить цену
Сроки поставки: 4-8 недель

Технические характеристики

Измерение и регистрация:

  • напряжения постоянного и переменного тока L1, L2, L3, N, PE (пять измерительных входов). Минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения;
  • силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А АС, отличаются максимальным диаметром обхвата), клещи C-4 (1000 A AC) и клещи C-6 (10 A AC), C-7 (100 А AC).
  • коэффициента пиковых значений напряжения и тока;
  • частоты от 40 Гц до 70 Гц;
  • мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S);
  • энергии: активной (EP), реактивной (EQ), полной (ES);
  • коэффициента мощности cosφtgφ;
  • коэффициента гармонических потерь (К-фактор);
  • до 50-й гармоники напряжения и тока;
  • до 50-й интергармоники напряжения и тока;
  • суммарного коэффициента гармонических составляющих напряжения THD U и THD I;
  • кратковременной и длительной дозы фликера PST и PLT;
  • несимметрии по току и напряжению;
  • перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм;
  • осциллограмм тока и напряжения для каждого периода усреднения.

Программное обеспечение:

Программное обеспечение SONEL Analysis 4 — приложение необходимое для настройки и анализа данных регистрации.

Конфигурация анализатора:

  • версия специально адаптирована под работу на планшетном компьютере.
  • возможность настройки измерителя и формирования протокола измерений согласно ГОСТ 32144-2013 (ГОСТ Р 54149-2010).
  • возможность настройки четырех точек измерения: каждой точке соответствует свой алгоритм регистрации, набор номинальных параметров, объем памяти.
  • установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети.
  • установка параметров трансформаторов напряжения и/или тока.
  • выбор периода усреднения.
  • расписание запуска и остановки регистрации.
  • установка типа токоизмерительных клещей.
  • условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию.
  • режим измерения в реальном времени
  • широкий набор настроек представления и анализа (отчетов) данных регистрации.
