Термоэлектрические преобразователи 02.21; тип КТХА, КТХК, КТНН, КТЖК

Описание

Характеристики

Документация

Сертификаты и разрешения

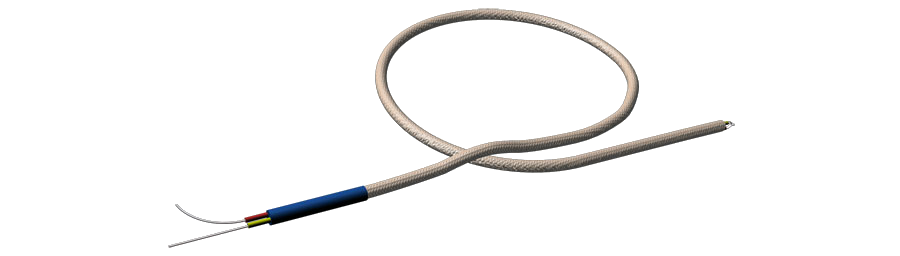

Термоэлектрические преобразователи 02.21; тип КТХА, КТХК, КТНН, КТЖК

Предназначены для использования в качестве «загрузочных» или «проверочных» термопар
в оборудовании для термической обработки, печах гомогенизации, отжига, старения, отпуска и т.п.
«Загрузочные» («закладные») термопары используются для измерения температуры деталей,
макетов деталей, заготовок, сырьевого материала.
Загрузочные термопары устанавливаются внутрисадки материала или в контакте с ней.
«Проверочные» термопары используются для контроля равномерности нагрева, или однородности температурного поля в рабочем объеме печей или другого оборудования при его аттестации.
Термопары изготавливаются из одножильных термоэлектродных проводов с изоляцией из стекловолокна (VH), керамического (СА) или кварцевого волокна (QA).
Термопреобразователи с защитной изоляцией из VH, QA и СА применяются в условиях отсутствия трения и изгибов. Согласно стандарта SAE AMS 2750-D «PYROMETRY» п 3.1.8 «загрузочные» или «проверочные» термопары применяются, как одноразовые. Допускается отрезать часть бывшую в печи, организовывать новый рабочий спай и только после этого использовать повторно.
В условиях эксплуатации с незначительным трением и изгибом, а также повышенными требованиями к чистоте воздуха, из серии модификаций КТхх 02.21, рекомендуется применять термопреобразователи с защитой из керамических бус длиной 25 мм. Возможно изготовление термопар с длиной керамических бус 10мм по спец заказу.

Запросить цену

На Ваши вопросы ответит инженер-консультант

Данил Артемьев

info@tehnonn.ru   8 (800) 551-07-66 доб. 316

Технические характеристики

Рабочий спай  — Один (Открытый)
  Вибростойкость ГОСТ Р52931 — группа L1

Сейсмостойкость MSK-64 — Не нормарована

 Климатическое исполнение ГОСТ 15150 — УХЛ2. Температура окружающей:

-60..+120С

Поверка:
  — ГОСТ 8.338-2001 –  для датчиков с монтажной длиной от 250 мм

Показатель тепловой инерции τ секунд 0,63 -2 при d=0,8 и 3 при d=1.2





Рабочий спай

один

Открытый
Вибростойкость ГОСТ P 52931

группа L1



Номинальное (условное) давление 0,1 МПа
Сейсмостойкость MSK-64 Не нормирована
Климатическое исполнение ГОСТ 15150

УХЛ2. Температура окружающей среды:

-60…+120°С

Проверка

-ГОСТ 8.338-2001-для датчиков с монтажной длиной от 250 мм

Показатели надежности

Не нормированы

Показатель тепловой инерции

2

3

При диаметре термоэлектродов 0,8 мм

При диаметре термоэлектродов 1,2 мм



Температура применения

Тип КТ Материал изоляции Группа условий эксплуатации Температура применения,°С Интервал между поверками Средний срок службы

КТХА

КТЖК

VH-высокотемпературное стекловолокно

CA-керамическое волокно

QA-кварцевое волокно

K-керамические бусы

IV

-40….+650

-40….+1200

-40….+1000

-40….+1200

Не нормирован Не нормирован
