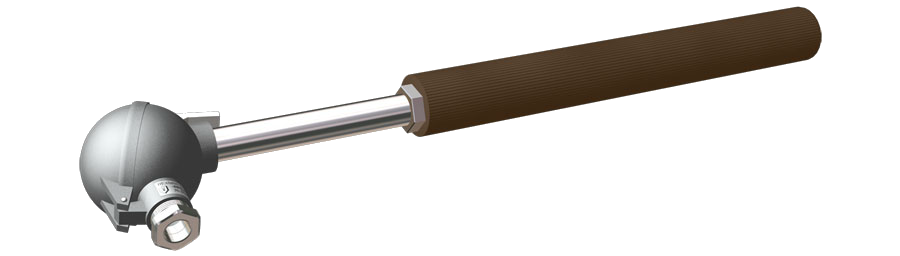

Термоэлектрические преобразователи платиновые 01.19; тип ТППТ, ТПРТ

Остались вопросы?

Инженер-консультант
Юлия Щербакова

+7 (831) 218-05-61 доб. 316

Термопреобразователи предназначены для измерения температуры высокотемпературных газообразных сред (ТП с чехлом из сплава ХН45Ю) и расплавов солей (ТП с чехлом из стали 12Х18Н10Т).
Погружная рабочая часть защищена толстостенным цельноточеным чехлом из нержавеющей стали 12Х18Н10Т (диаметр 40 мм) или жаростойкого сплава ХН45Ю (диаметр 35 или 30 мм), внутренний чехол – из алюмооксидной керамики.
Длина чехла может быть изменена по требованию Заказчика.
Так как внутренний защитный чехол выполнен из керамики, необходимо при установке и эксплуатации
избегать ударов термопреобразователя. Разрушение керамического чехла приводит к быстрому разрушению термоэлектродов.
Для подключения к измерительной цепи термопреобразователи могут комплектоваться термопарными адаптерами АТПП.

Запросить цену

Технические характеристики

Технические характеристики термопреобразователей:

диапазон рабочих температур, °С

тип ТП диапазон рабочих температур, °С материал защитного чехла диаметр защитного чехла D  мм
ТППТ от 0 до 1250 Т 45 – сплав ХН45Ю 35
С 10 – сталь 12Х18Н10Т 40

диапазон условных давлений

  • от 0.1 до 0.4 МПа

класс допуска

  • 1 и 2 для ТППТ

рабочий спай

  • один, изолирован от защитного чехла

диаметр термоэлектродов

Обозначение Диаметр положительного термоэлектрода
(ПР10, ПР13), мм
Диаметр отрицательного термоэлектрода
(ПП), мм


А 0.5 0.5
В 0.4 0.5
С 0.4 0.4

показатель тепловой инерции

  • не превышает: 150 с

максимальная температура на клеммной головке

  • 200 °С (силумин)



Тип ТП Конструктивная модификации Диаметр термо-электродов Класс допуска Вид и кол-во рабочих спаев Материал защитного чехла Диаметр D, мм Длина монтажной части, L,мм Длина l, мм

Длина чехла,l

чехла, мм

модифи-

кация

типовой вариант

ТППТ





01.19



020

A,B,C





1, 2





И, И2







Т45

С10



20

30

35

40

800

1000

1250

1600

600

800

100

1250

500

700

1000

500,1000

450

650

800

1000



01.19У

от 400 до 1000



*-типовое исполнение: ТППТ — по 2-му классу допуска
