НПСИ-ТП нормирующий преобразователь сигналов термопар и напряжения

Описание

Характеристики

Документация

Сертификаты и разрешения

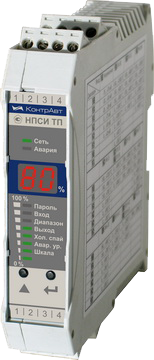

НПСИ-ТП нормирующий преобразователь сигналов термопар и напряжения

Особенности

  • Гальваническая изоляция между собой входов, выходов, питания прибора
  • Индикация на передней панели уровня выходного сигнала на цифровом дисплее и бар-графом
  • Программный выбор (конфигурирование) типа входного сигнала, диапазона преобразования и других функций с передней панели с помощью кнопок и цифрового светодиодного дисплея
  • Диагностика и сигнализация аварийных ситуаций: обрыв датчика, выход параметра за пределы допустимого диапазона преобразования, целостность параметров в энергонезависимой памяти
  • Ограничение доступа к конфигурированию с помощью пароля
  • Компактный корпус, ширина 22,5 мм – экономия места в монтажном шкафу
  • Разъемные винтовые клеммы обеспечивают простой монтаж
  • Высокая точность преобразования 0,1 %
  • Расширенный диапазон рабочих температур -40…70 °С
  • Высокая температурная стабильность (0,0025 % / градус)
  • Диапазон напряжений питания 85…265 В переменного тока, 10…36 В постоянного тока

Цена: от 5 551 руб. с НДС

Технические характеристики

Описание

Технические характеристики

Предел основной допускаемой погрешности преобразования (не более): ±0,1 % Дополнительная погрешность в диапазоне рабочих температур от -40 до +70 °С:

НПСИ-ТП:  0,0025 % / °С

НПСИ-ТС: 0,005 % / °С

Дополнительная погрешность компенсации термо-ЭДС холодного спая во всем диапазоне (не более):  «НПСИ-ТП» ±1 °С

Дополнительная погрешность при изменении напряжения питания во всём диапазоне напряжений питания (не более): ±0,02 %

Схема подключения преобразователя: «НПСИ-ТС» 4-х-, 3-х, 2-х проводная

Подавление помех 50 Гц последовательного/общего вида: 70/90 дБ

Устойчивость к электромагнитным воздействиям по ГОСТ Р 51317: Класс 3 критерий А

Диапазоны выходного токового сигнала (программируется пользователем):

0…5 мА; 0…20 мА ; 4…20 мА

Диапазон линейности выходного тока (для диапазона): 0…5,1 мА (0…5 мА);

0…20,5 мА (0…20 мА) ; 3,8…20,5 мА (4…20 мА)

Аварийные уровни выходного сигнала (для диапазона) (уровни программируются пользователем):

Высокий: 5,5 мА (0…5 мА) 21,5 мА (0…20 мА) 21,5 мА (4…20 мА)

Низкий: 0 мА (0…5 мА) 0 мА (0…20 мА) 3,6 мА (4…20 мА)

Время установления выходного сигнала при скачкообразном изменении входного (не более):1 с

Время установления рабочего режима (не более): 5 мин

Диапазон сопротивлений нагрузки: 0…500 Ом

Гальваническая изоляция цепей питания/входа/выхода: 1500 В, 50 Гц

Допустимый диапазон напряжений питания:

НПСИ-Х-I-220-Х: ~85…265 В, 50 Гц

НПСИ-Х-I-24-Х: =10…36 В

Потребляемая мощность (не более): 2,5 ВА

Условия эксплуатации:

Температура: -40…+70 °С

Влажность: 95 % при 35 °С



Обнаружение аварийных ситуаций

Аварийная ситуация Значение выходного тока Отображение на индикаторах
Обрыв датчика Аварийный уровень * Индикатор мигает красным, на дисплее код In
Обрыв ** выходной цепи или превыше- ние сопротивления в выходной цепи Аварийный уровень Индикатор мигает красным, на дисплее код Ou
Нарушение в энергонезависимой памяти преобразователя Аварийный уровень Индикатор мигает красным, на дисплее код Er



Границы диапазона выходных сигналов

Диапазон нормиро- ванного выходного токового сигнала Диапазон линейного изменения выходного тока Низкий уровень аварийного сигнала Высокий уровень аварийного сигнала
0…5 мА 0…5,1 мА 0 мА 5,5 мА
0…20 мА 0…20,5 мА 0 мА 21,5 мА
4…20 мА 3,8…20,5 мА 3,6 мА 21,5 мА
